光时域反射仪OTDR

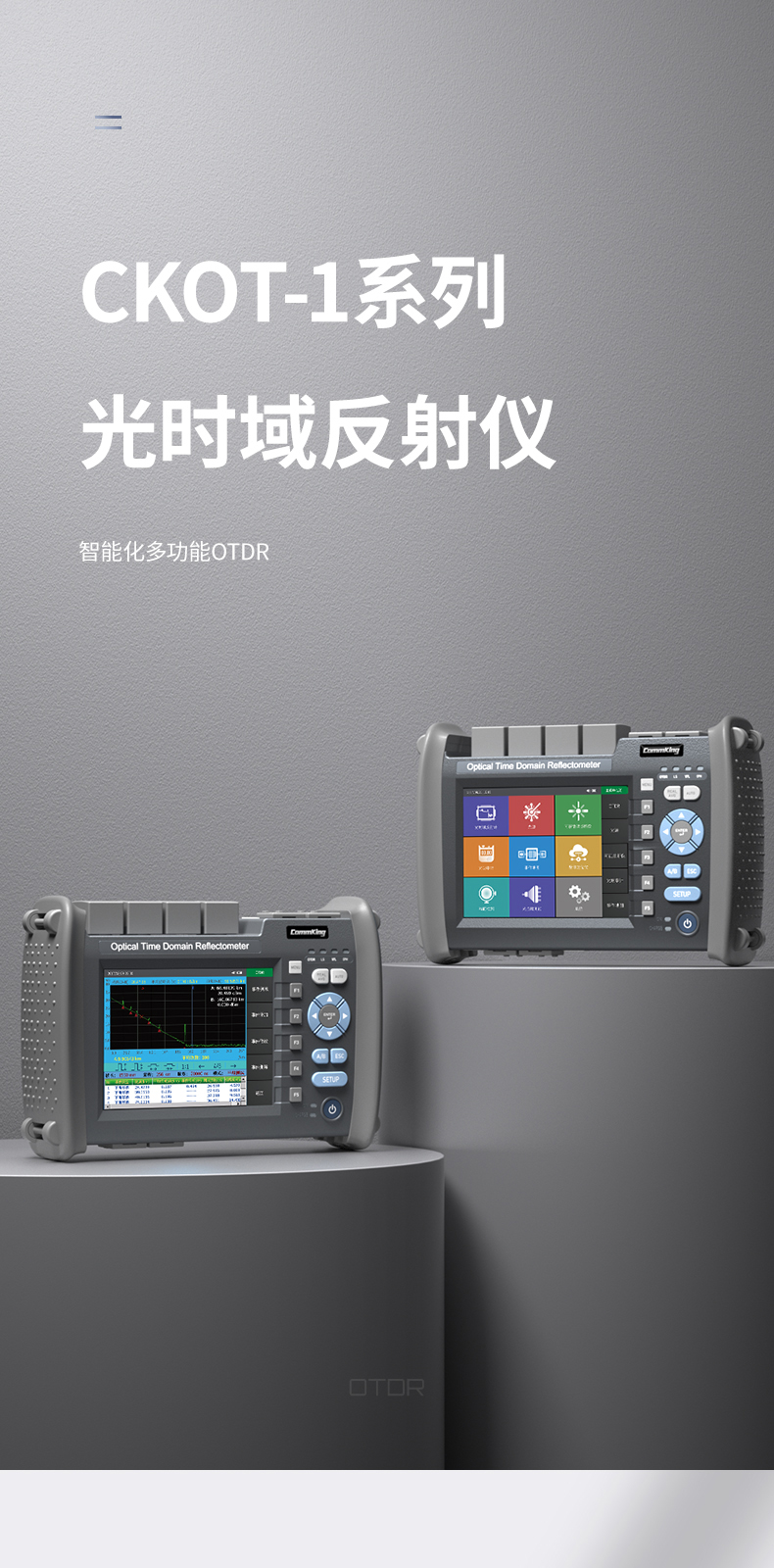

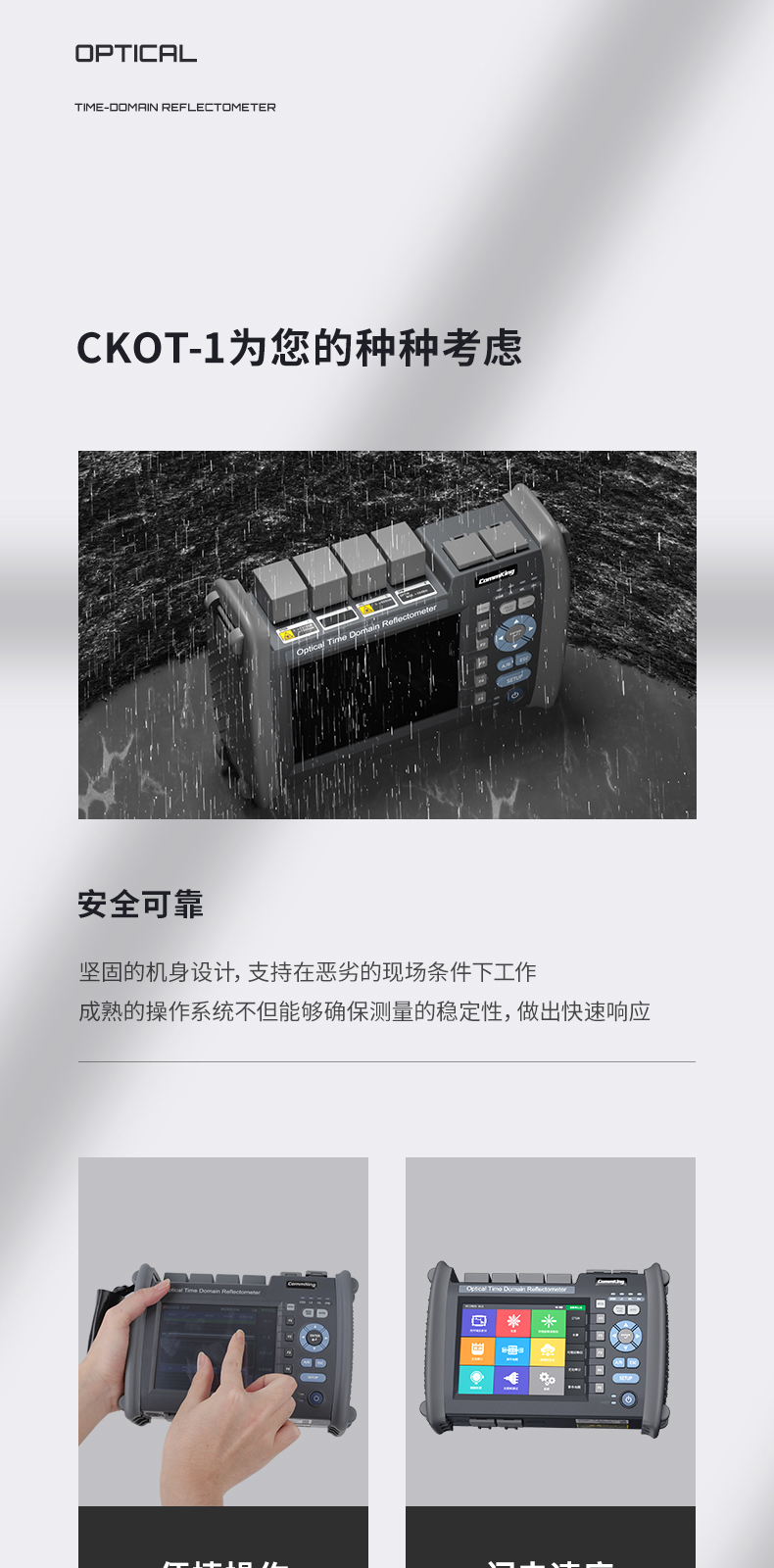

通信汪CKOT-1系列光时域反射仪

型号:CKOT-1

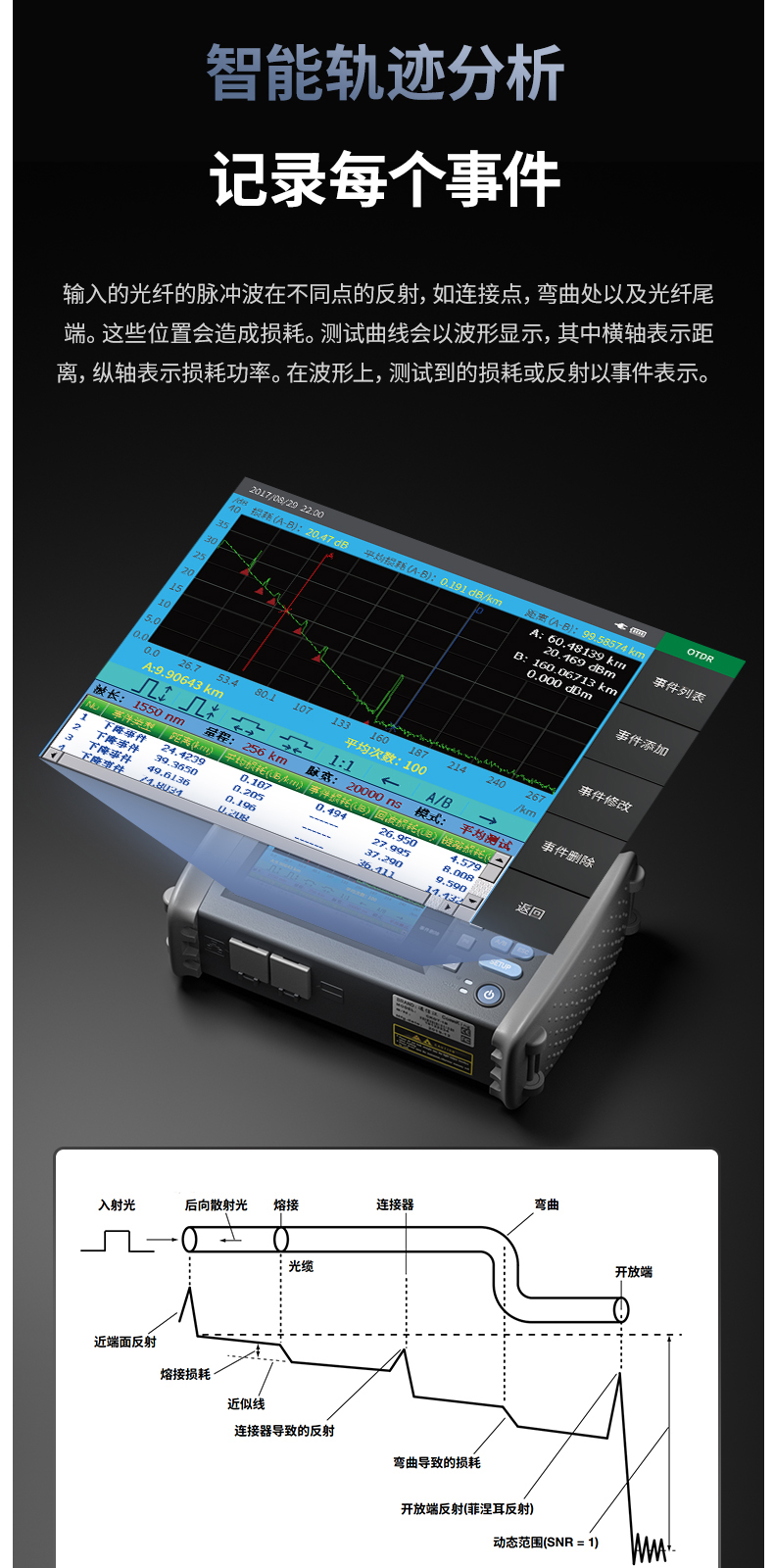

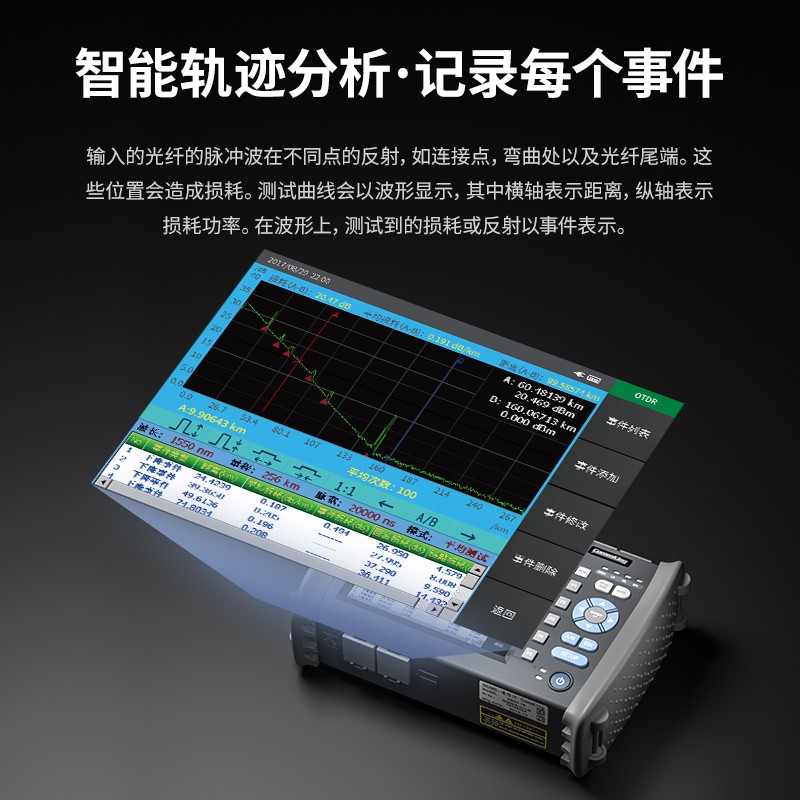

  • 智能化多功能,支持测试光纤断点、衰减点、衰减值、长度。

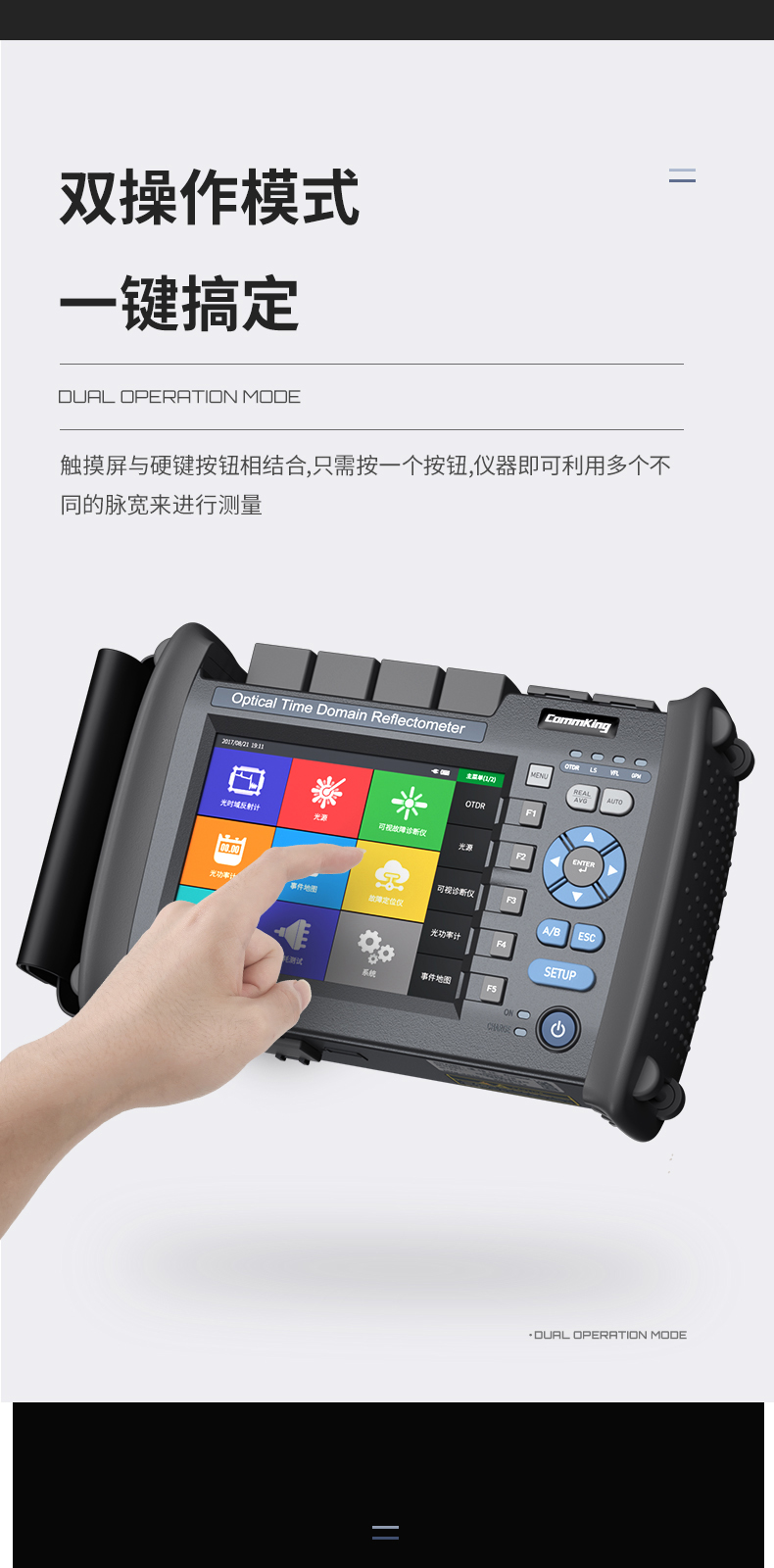

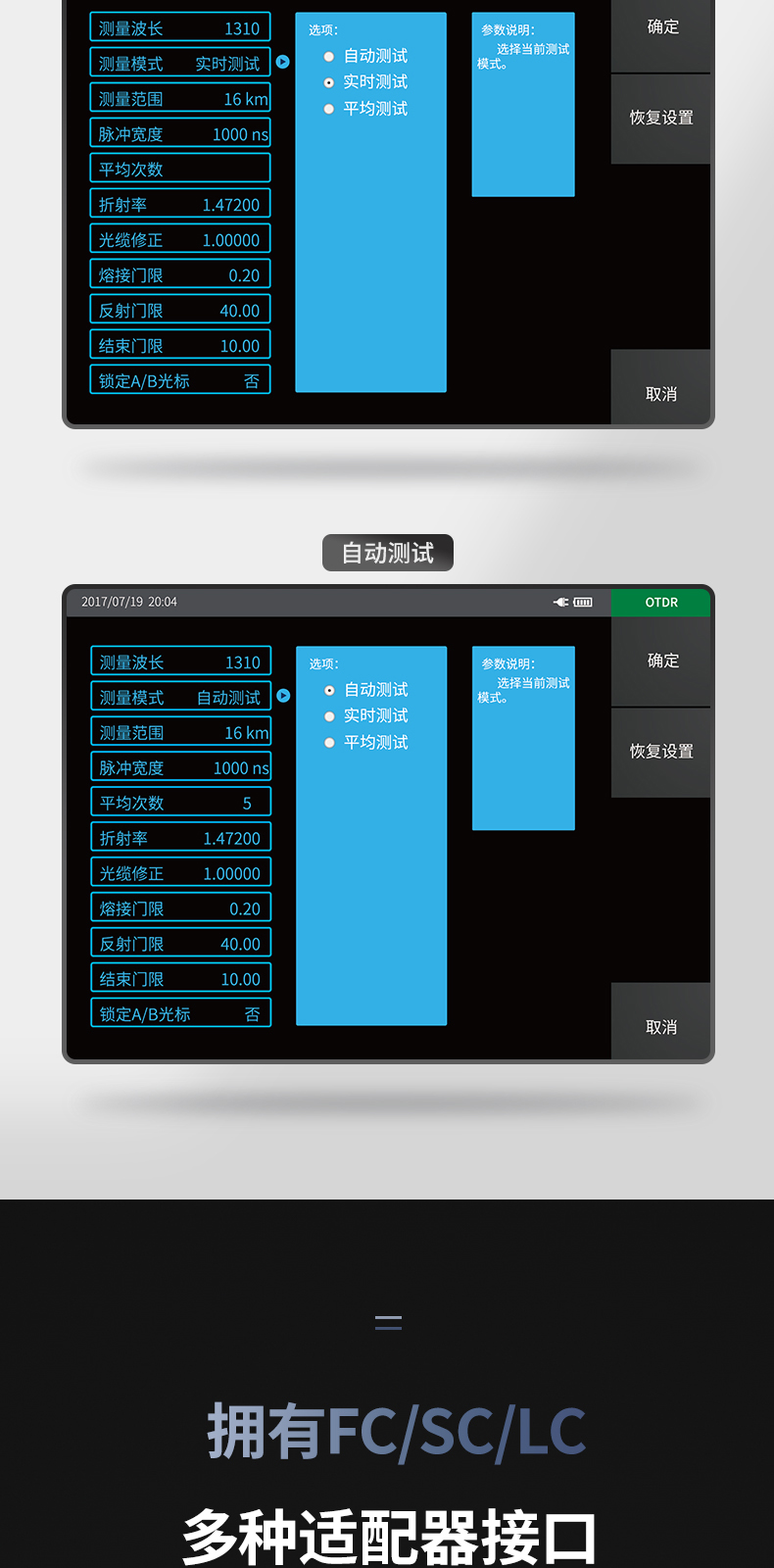

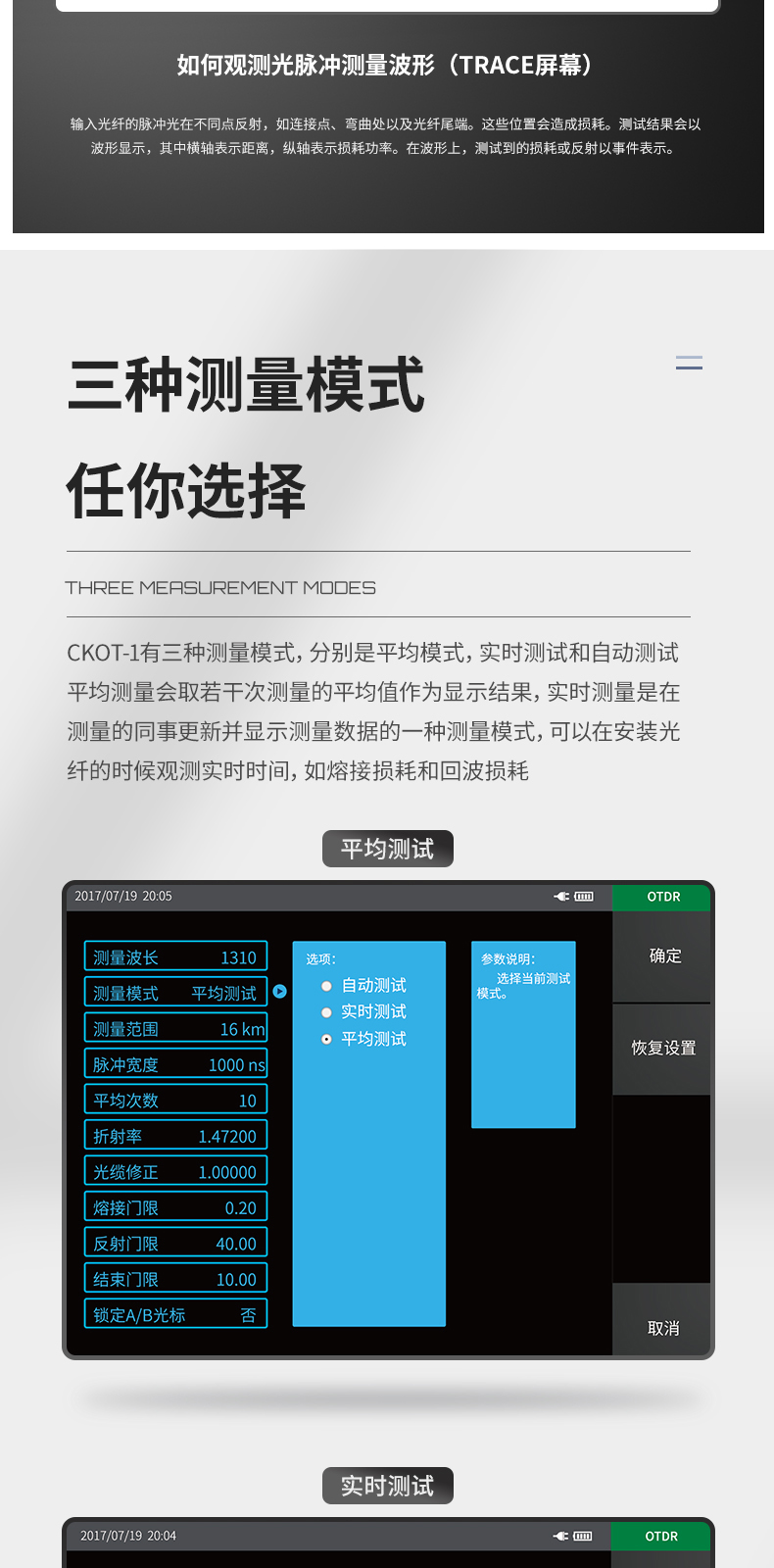

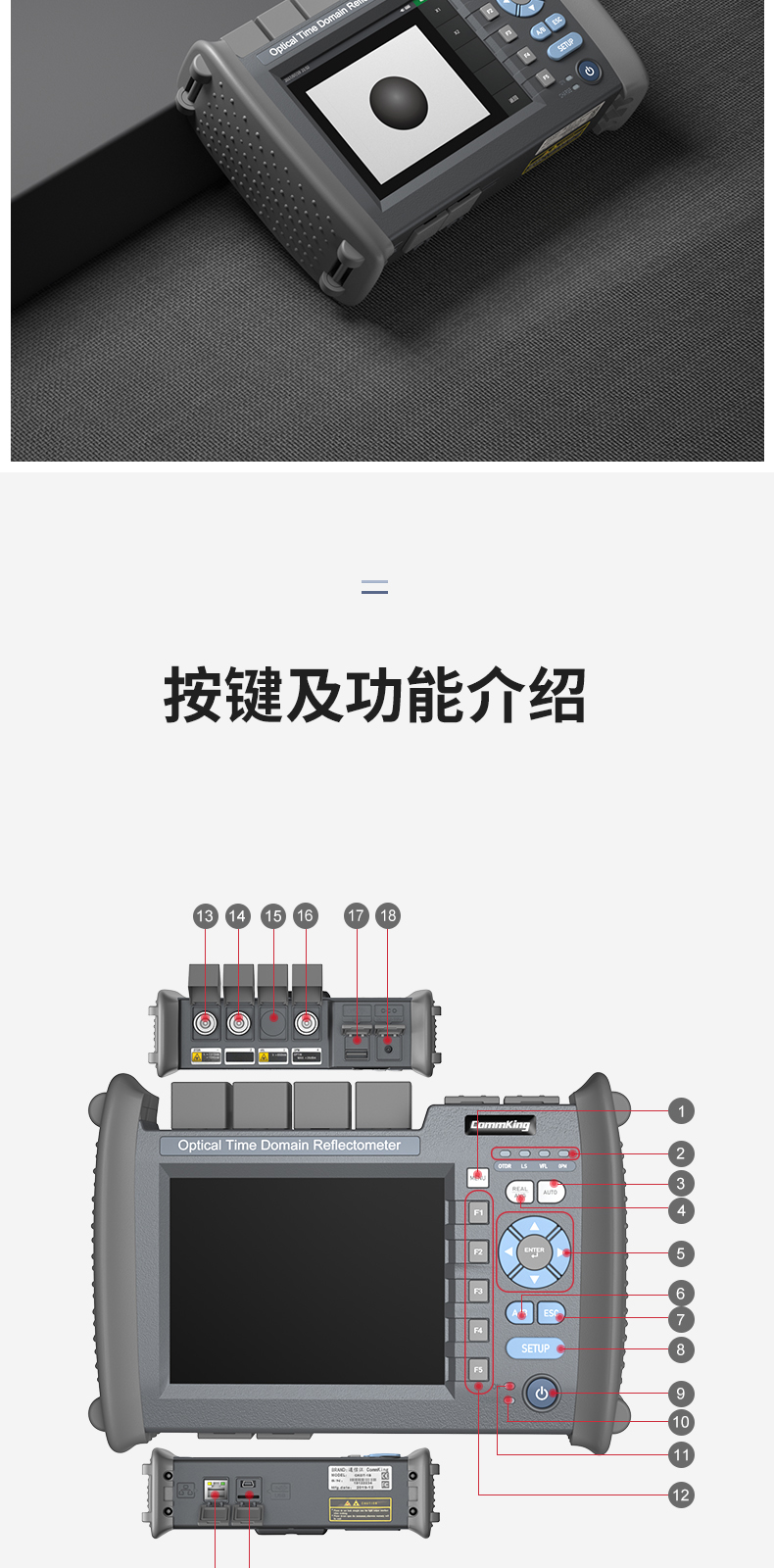

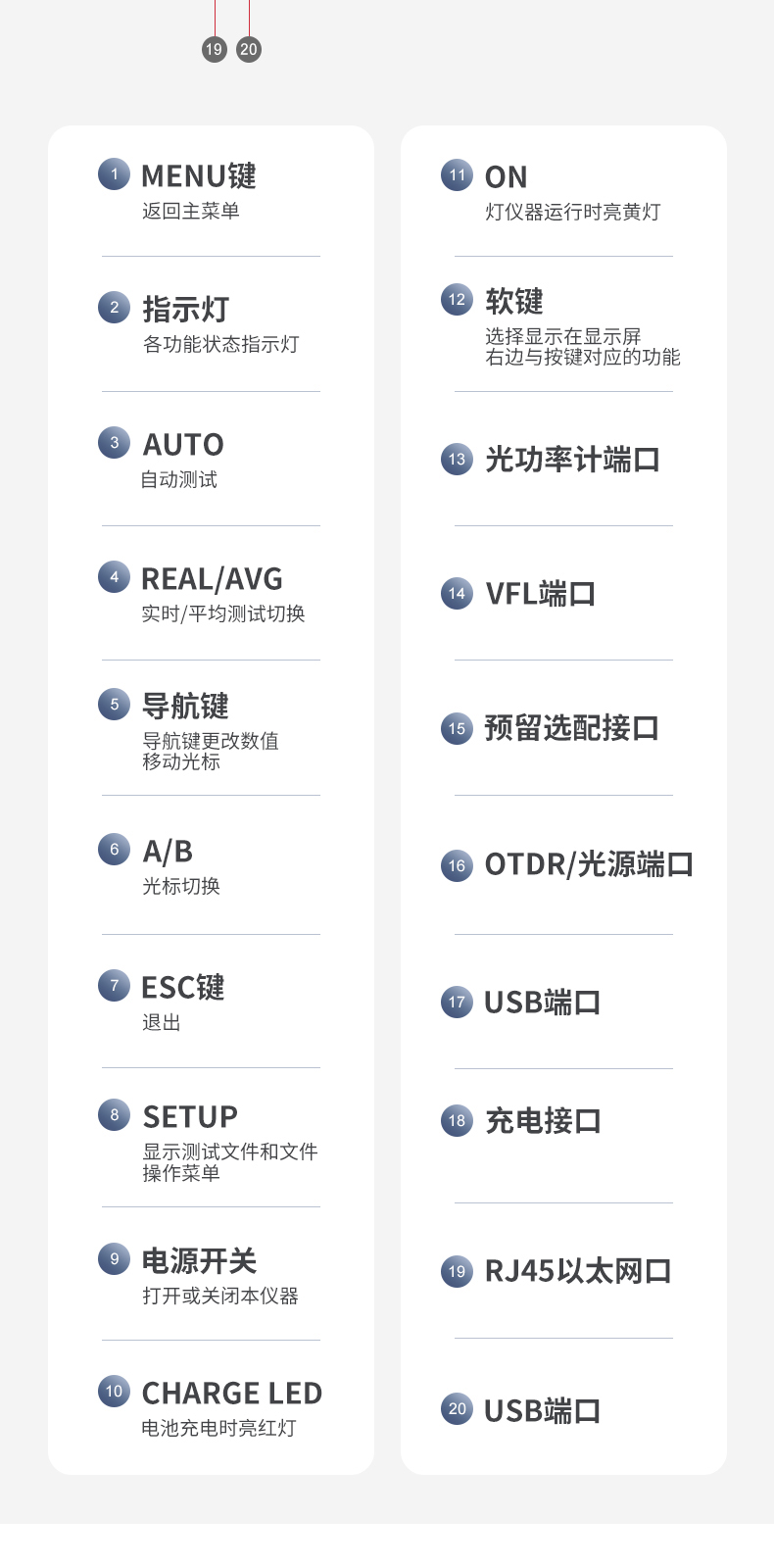

  • 支持按键+触屏双操作模式
  • 0.8m超短事件盲区,轻松测试5米跳线
  • 多种型号可选,支持单模、多模、单多模一体测试

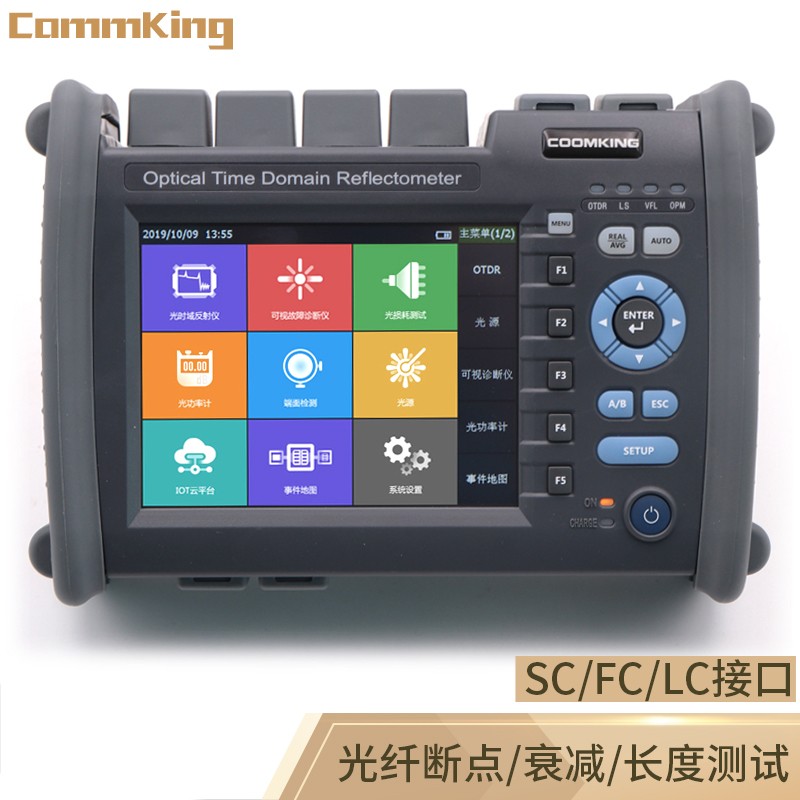

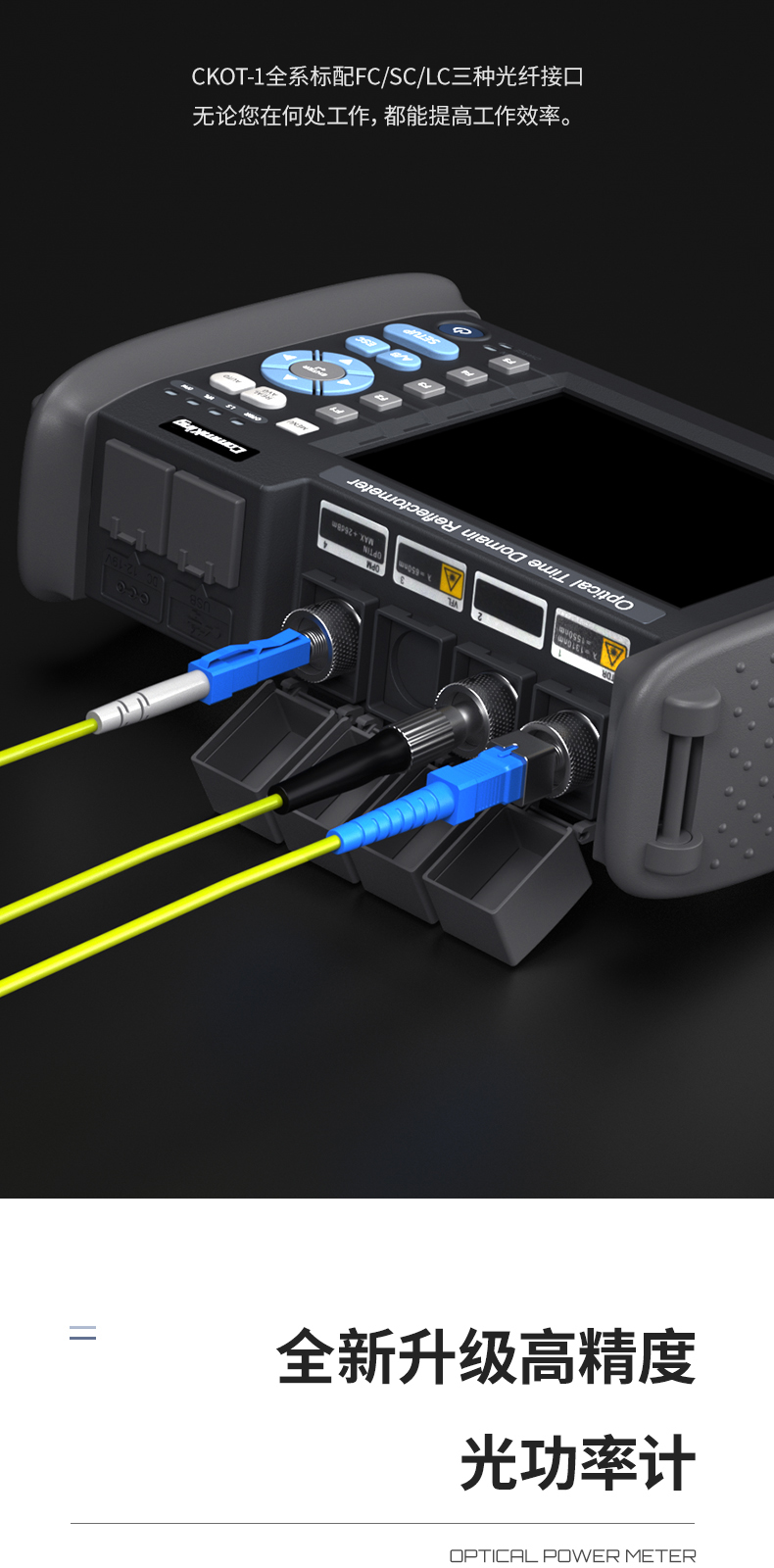

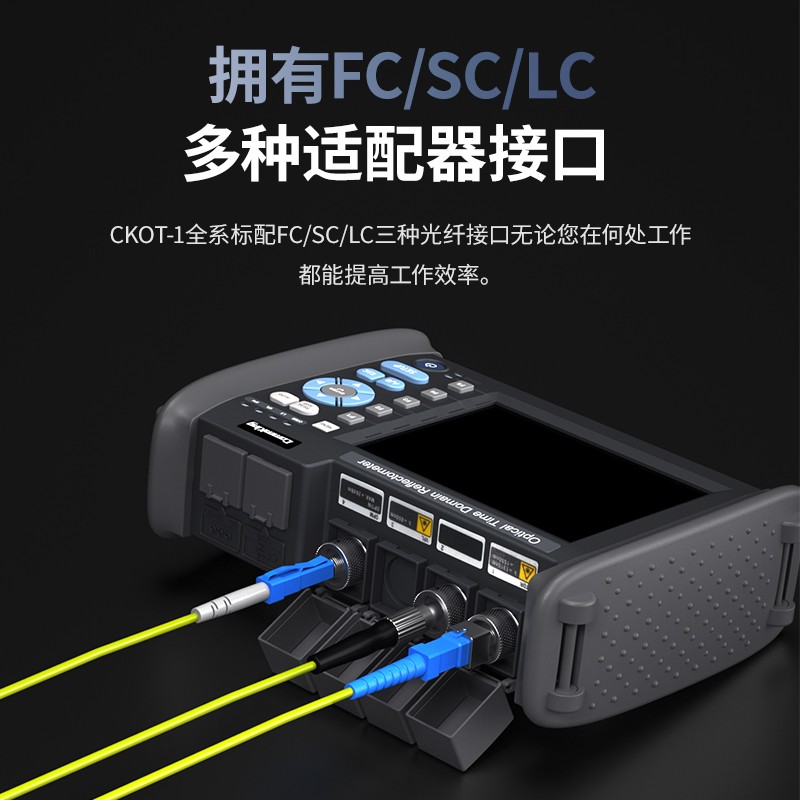

  • 支持SC/FC/LC三种光纤接口,直插适配器测试,无需转接或者跳线连接

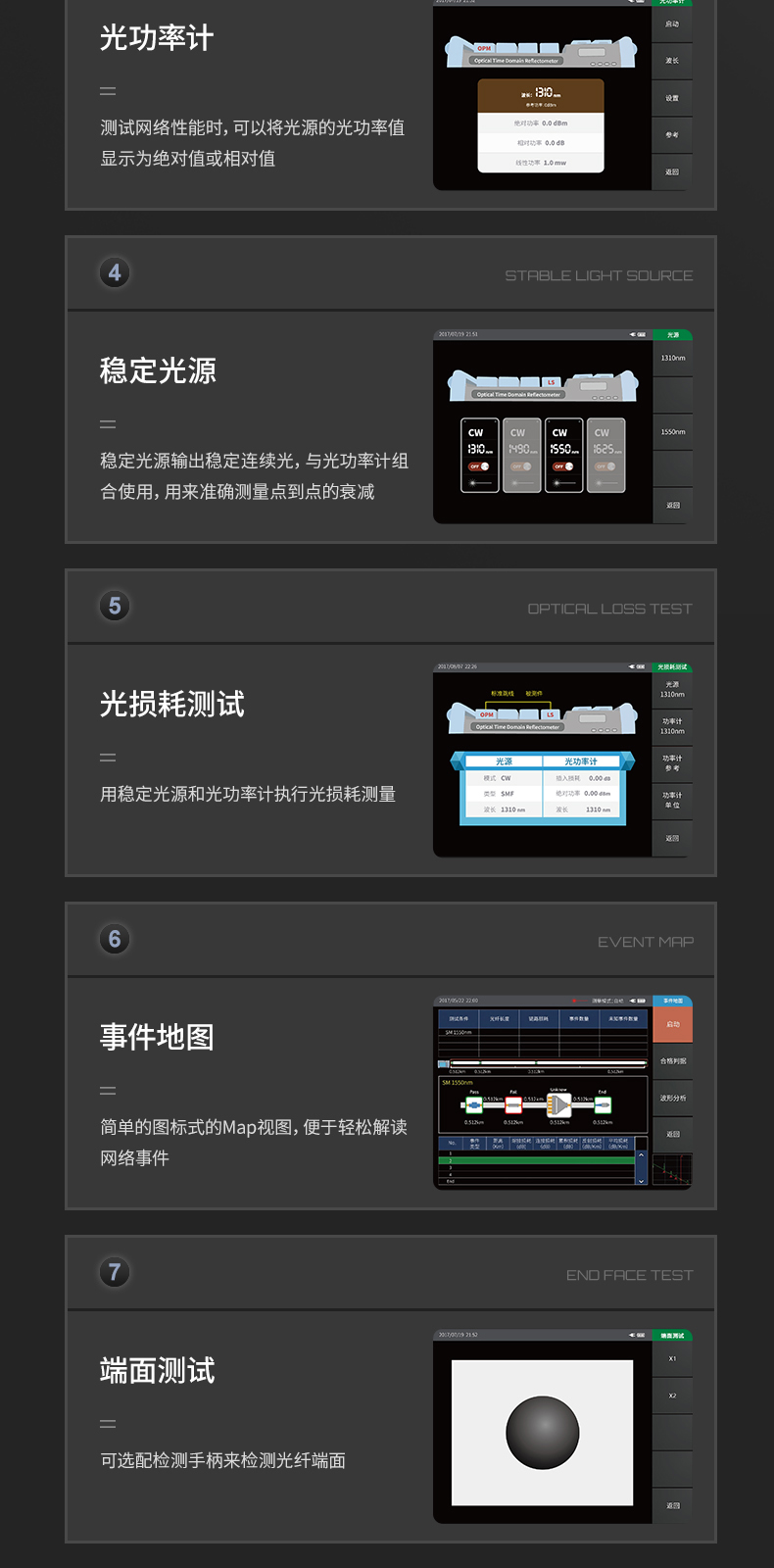

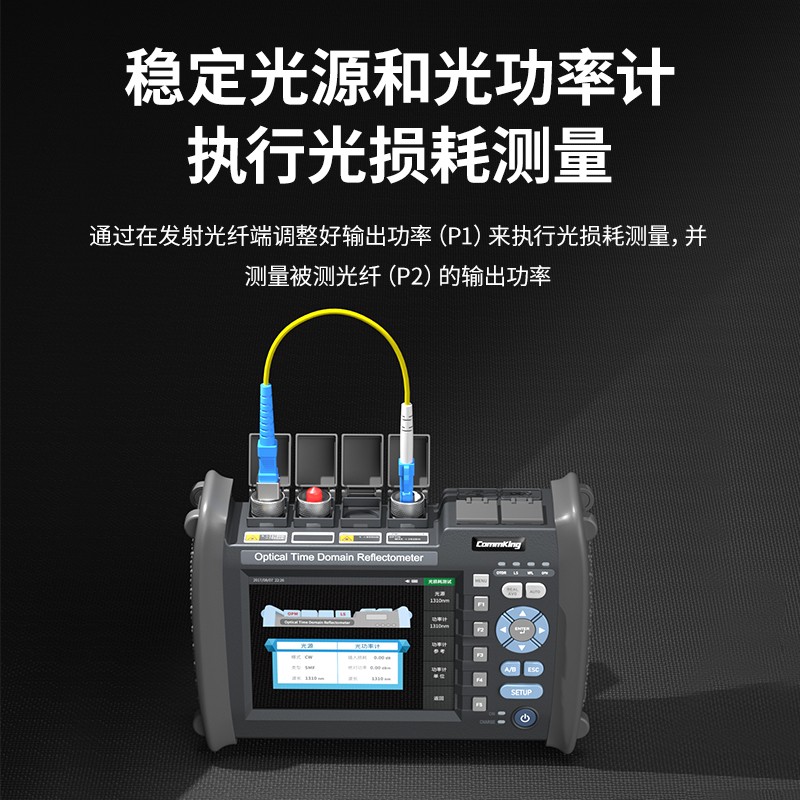

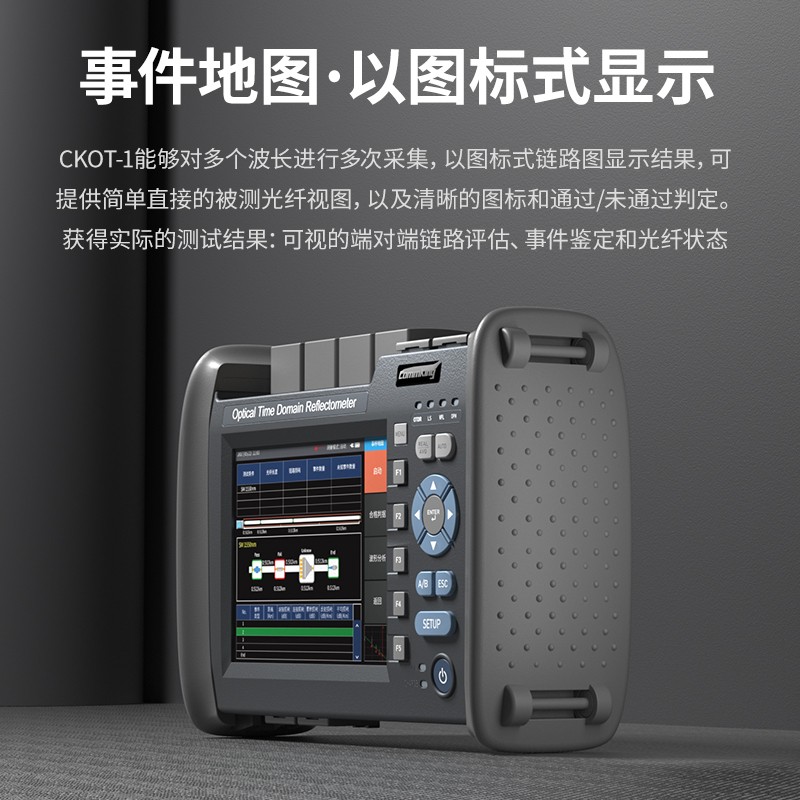

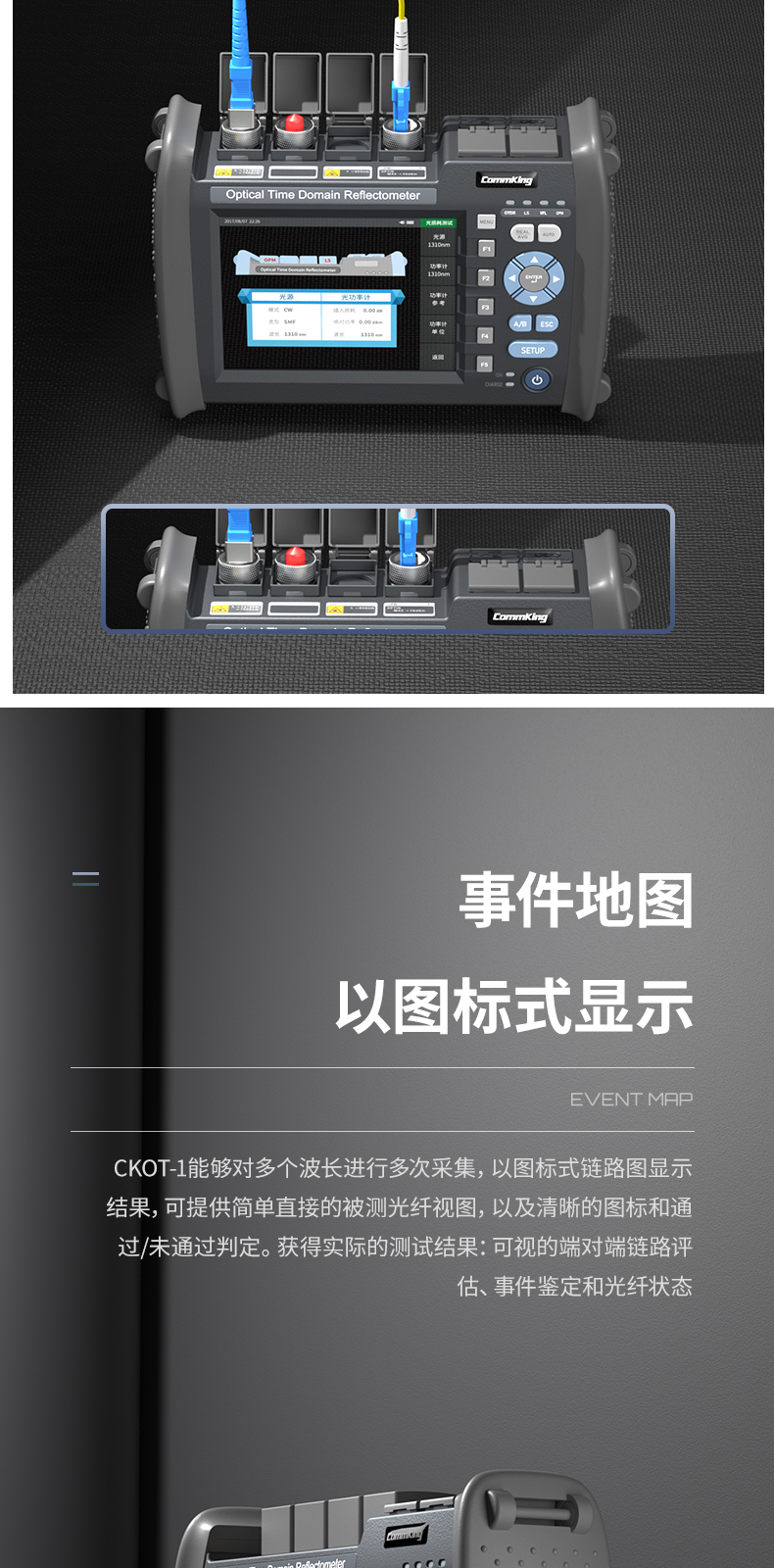

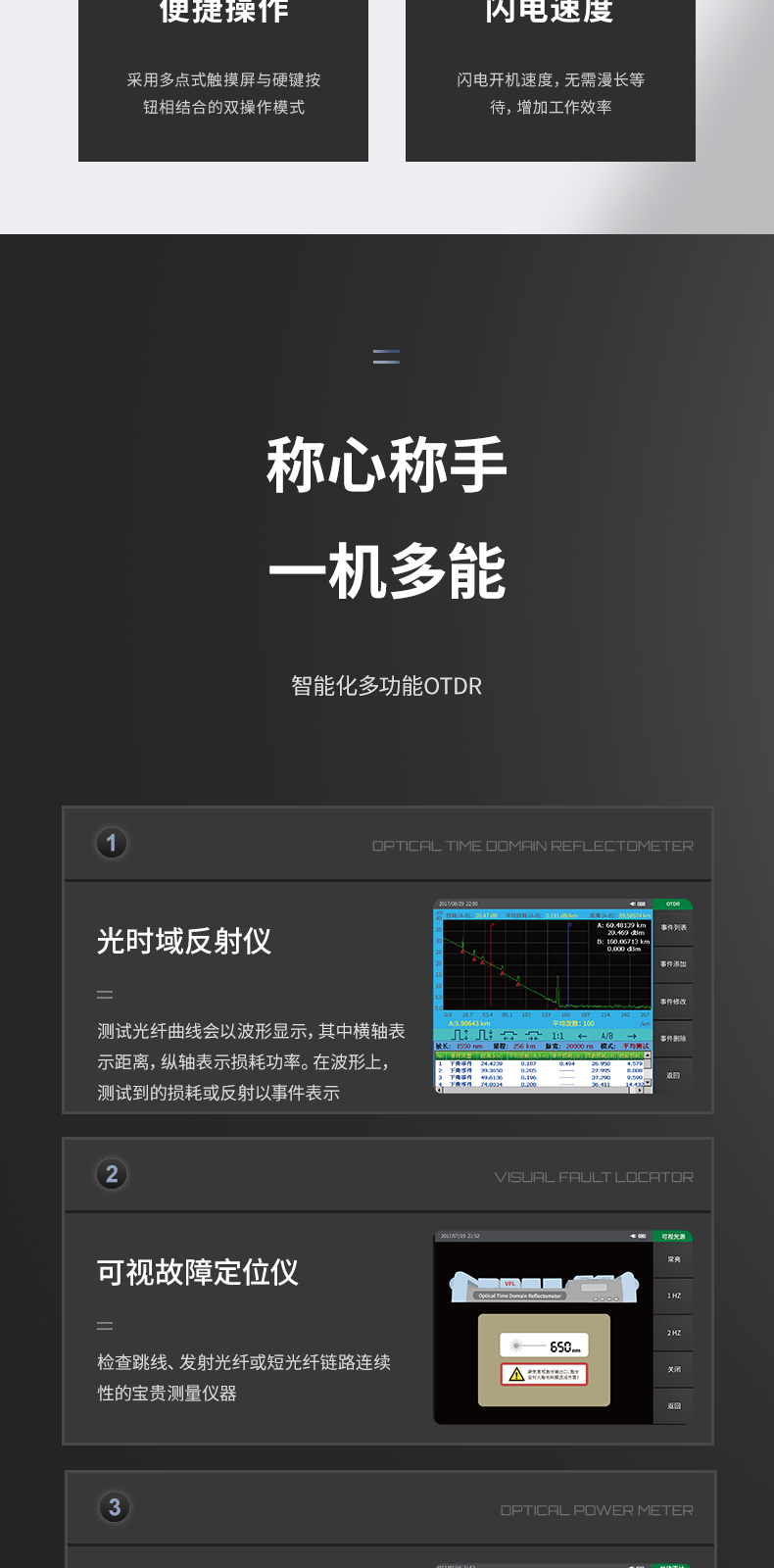

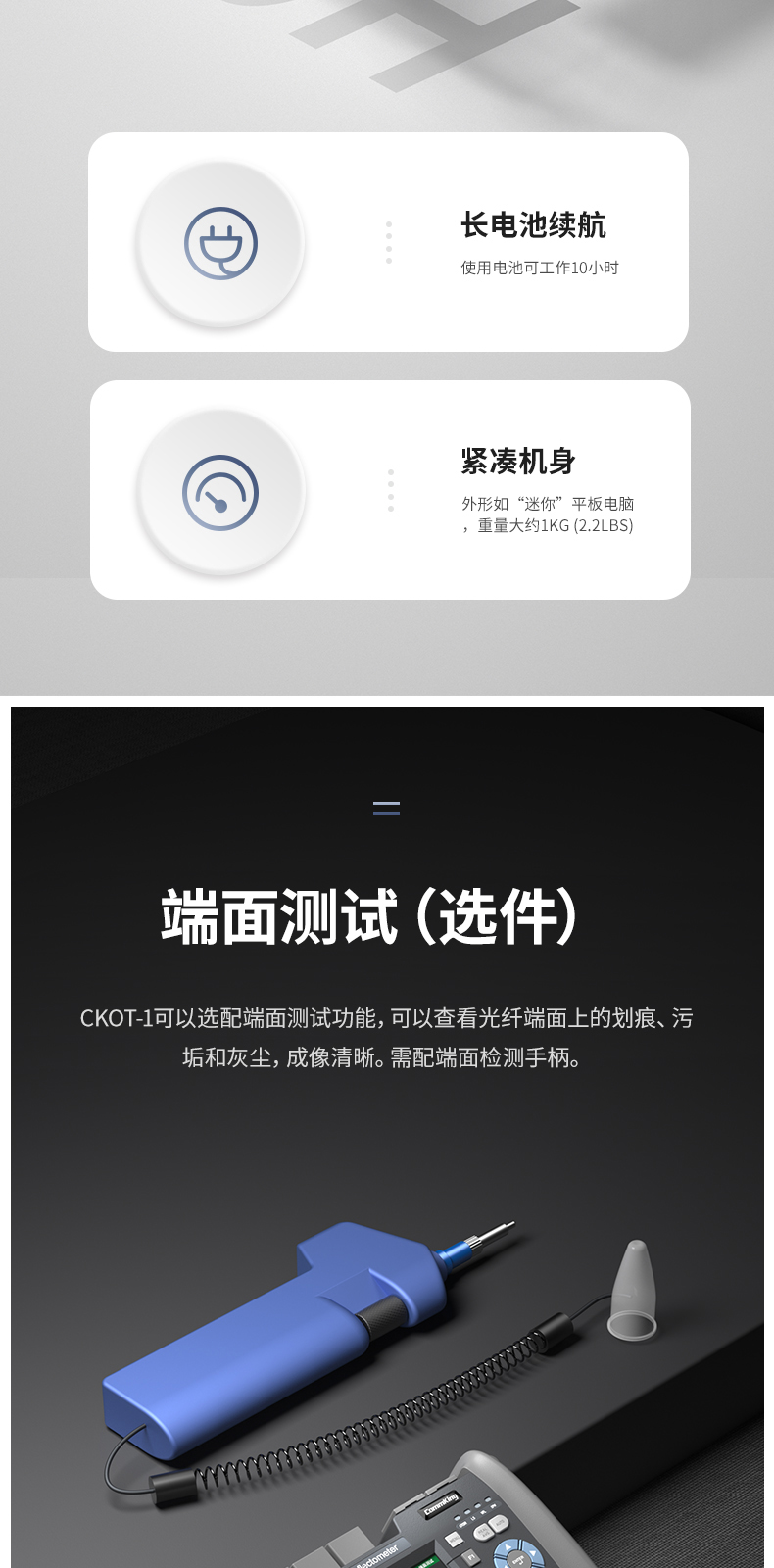

  • 集成OTDR、红光源、稳定光源、光功率计、事件地图、光损耗测试功能

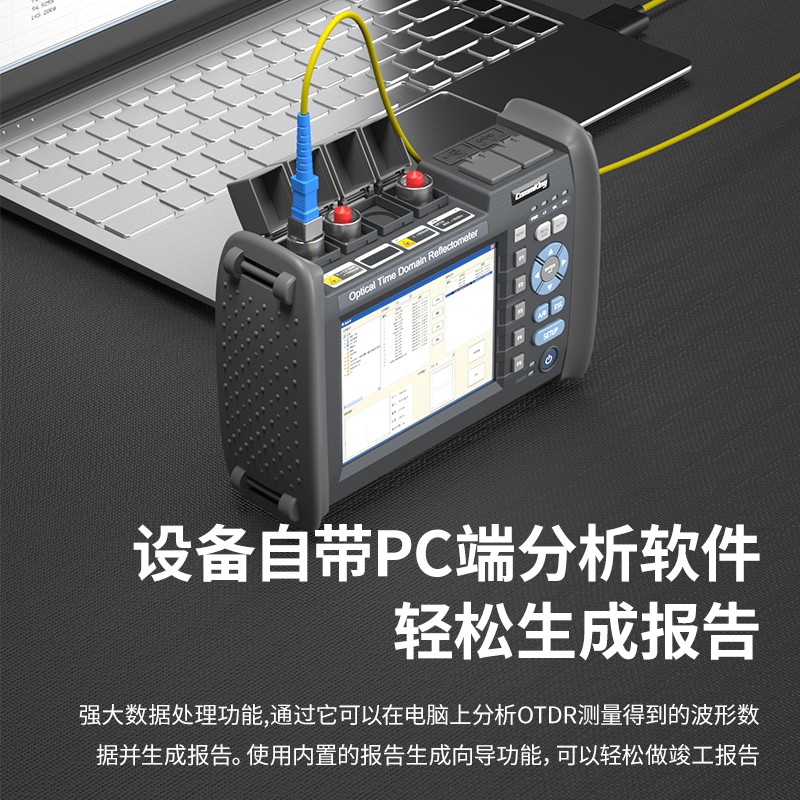

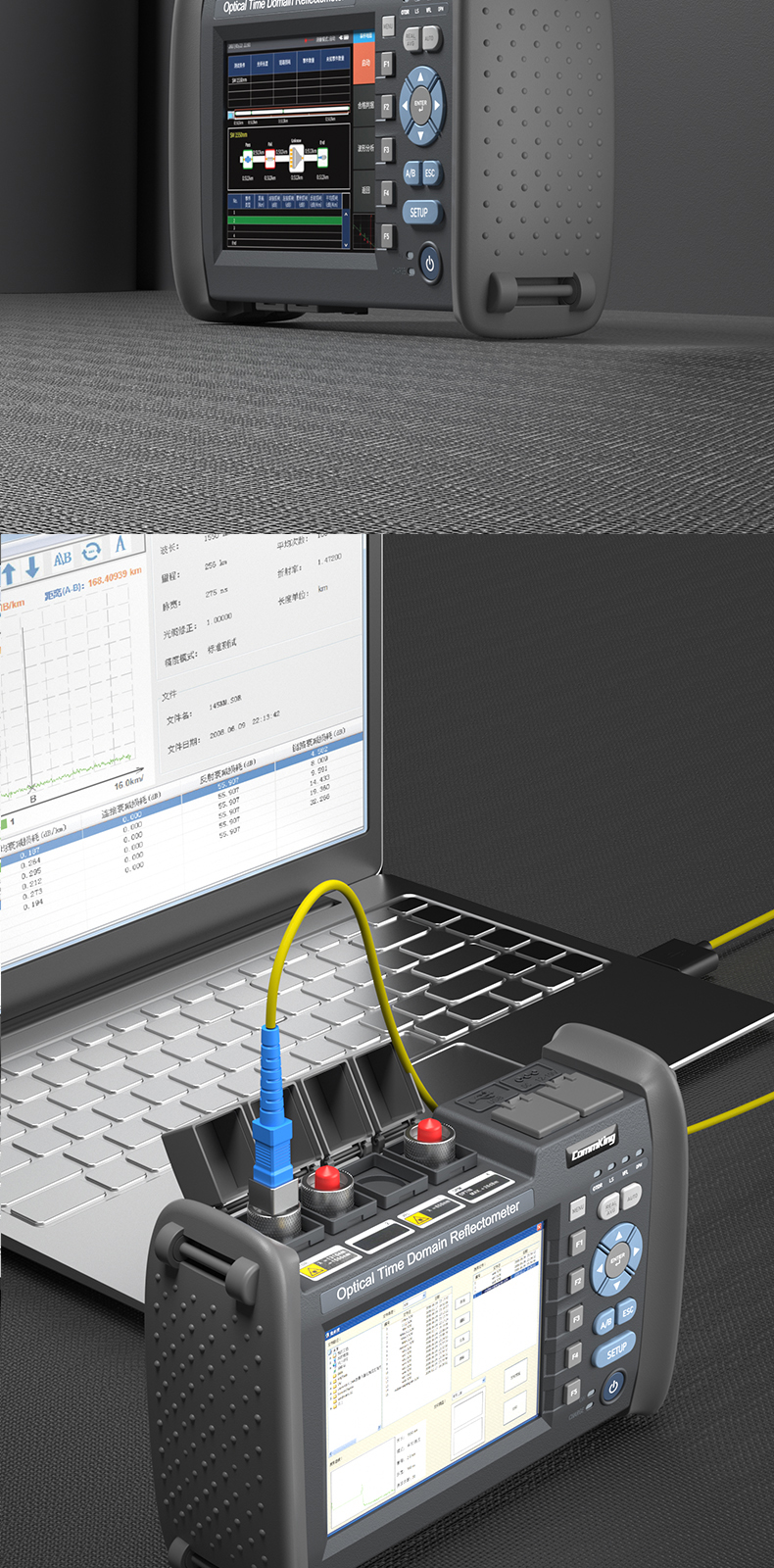

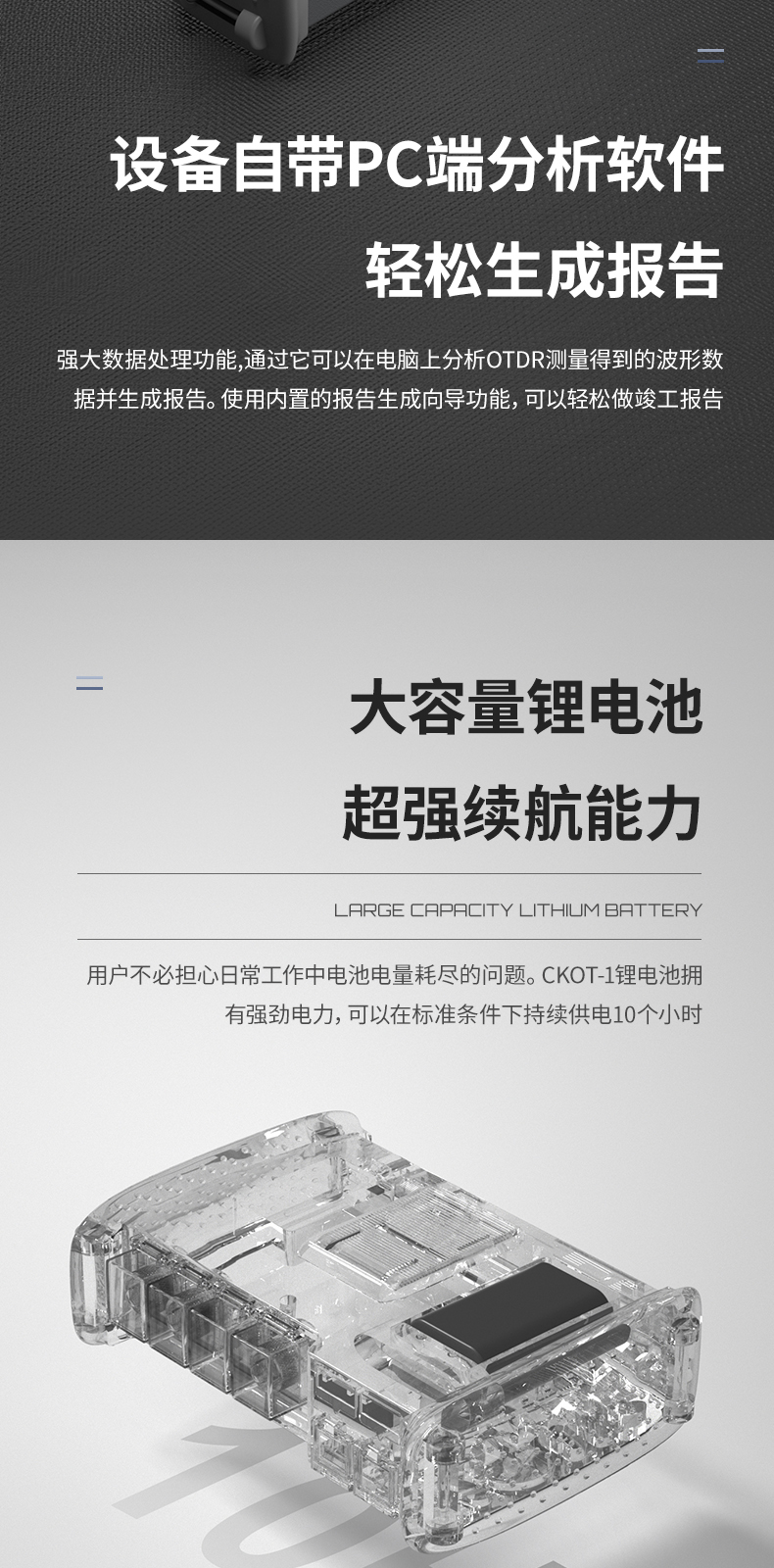

  • 专门的PC测试软件,可以保存SOR格式测试报告,软件支持电脑批量打印测试报告

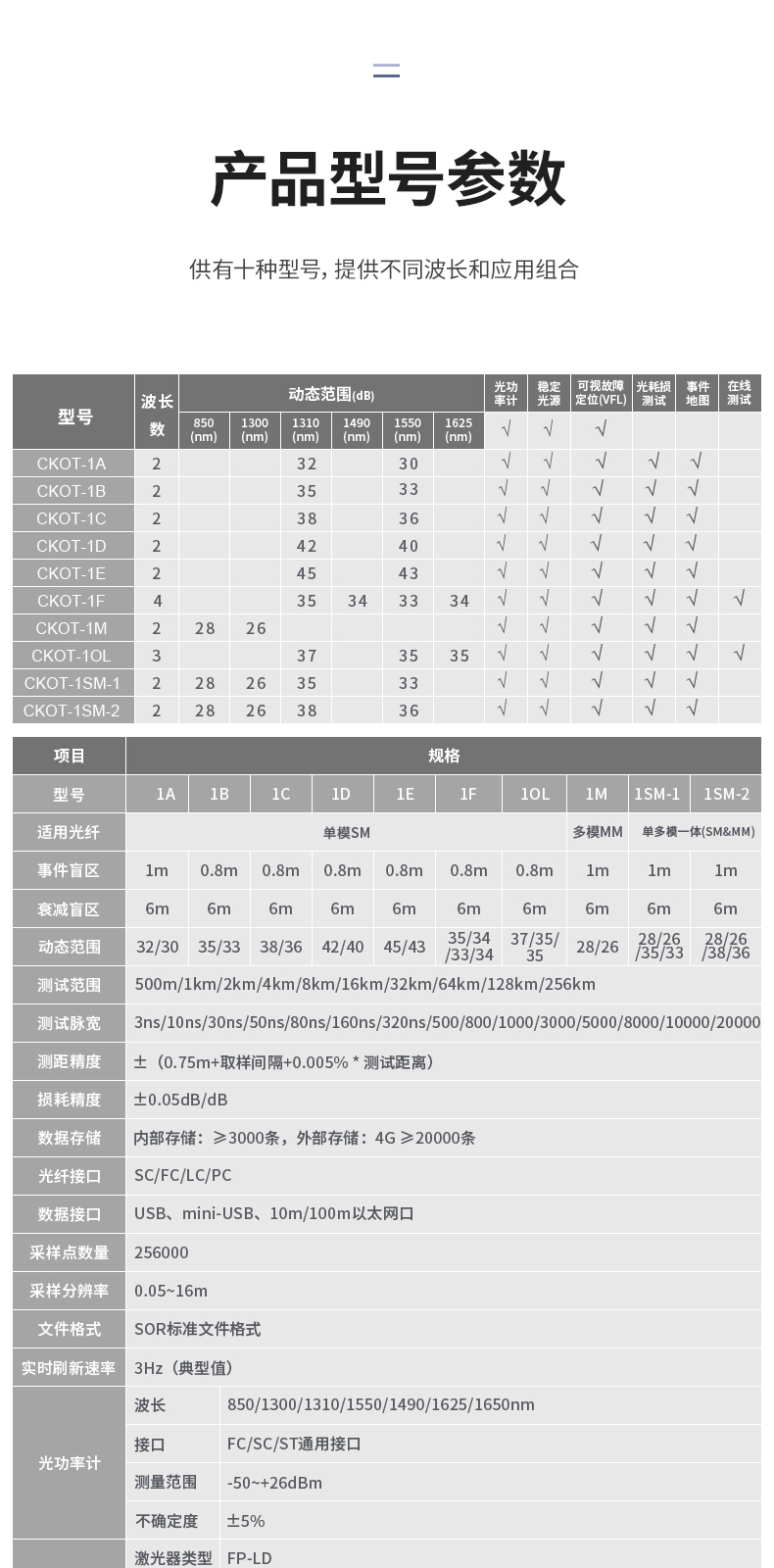

技术规格

项目

通信汪CKOT-1系列光时域反射仪

型号

1A

1B

1C

1D

1E

1F

1OL

1M

1SM-1

1SM-2

适用光纤

单模SM

多模MM

单多模一体(SM&MM

动态范围

32/30dB

35/33dB

38/36dB

42/40dB

45/43dB

35/33/34/34

37/35/35

28/26

35/33/28/26

38/36/28/26

事件盲区

1m

0.8m

0.8m

0.8m

0.8m

0.8m

0.8m

1m

1m

1m

衰减盲区

6m

6m

6m

6m

6m

6m

6m

6m

6m

6m

测试范围

500m/1km/2km/4km/8km/16km/32km/64km/128km/256km

测试脉宽

3ns/10ns/30ns/50ns/80ns/160ns/320ns/500/800/1000/3000/5000/8000/10000/20000

测距精度

±0.75m+取样间隔+0.005% * 测试距离)

损耗精度

±0.05dB/dB

反射精度

±3dB

数据存储

内部存储:≥3000条,外部存储:4G 20000

光纤接口

SC/FC/LC/PC

数据接口

USBmini-USB10m/100m以太网口

采样点数量

256000

采样分辨率

0.05~16m

文件格式

SOR标准文件格式

实时刷新速率

3Hz(典型值)

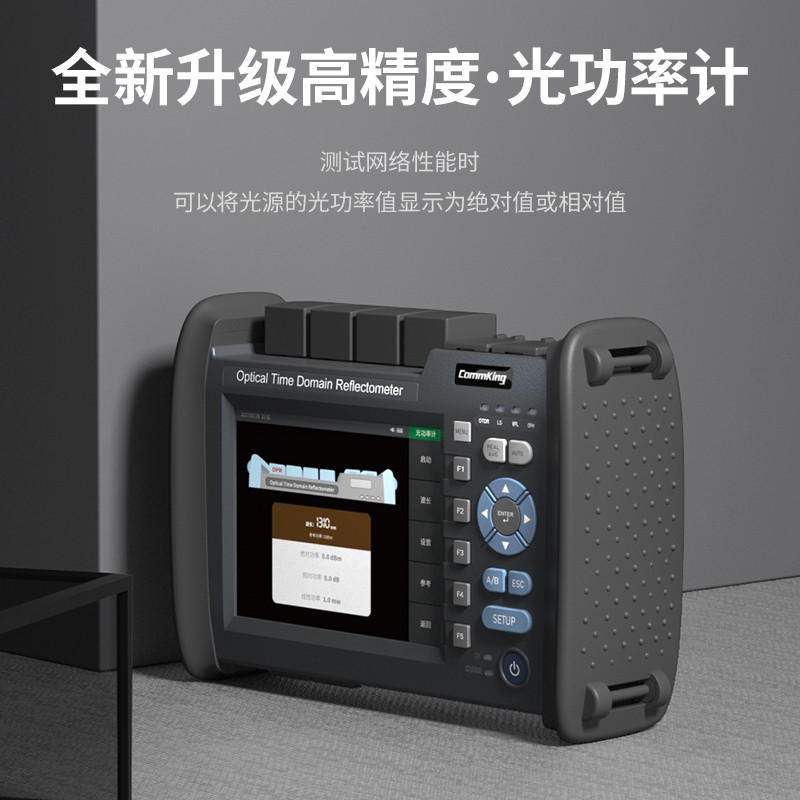

光功率计

波长

850/1300/1310/1550/1490/1625/1650nm

接口

FC/SC/ST通用接口

测量范围

-50~+26dBm

不确定度

±5%

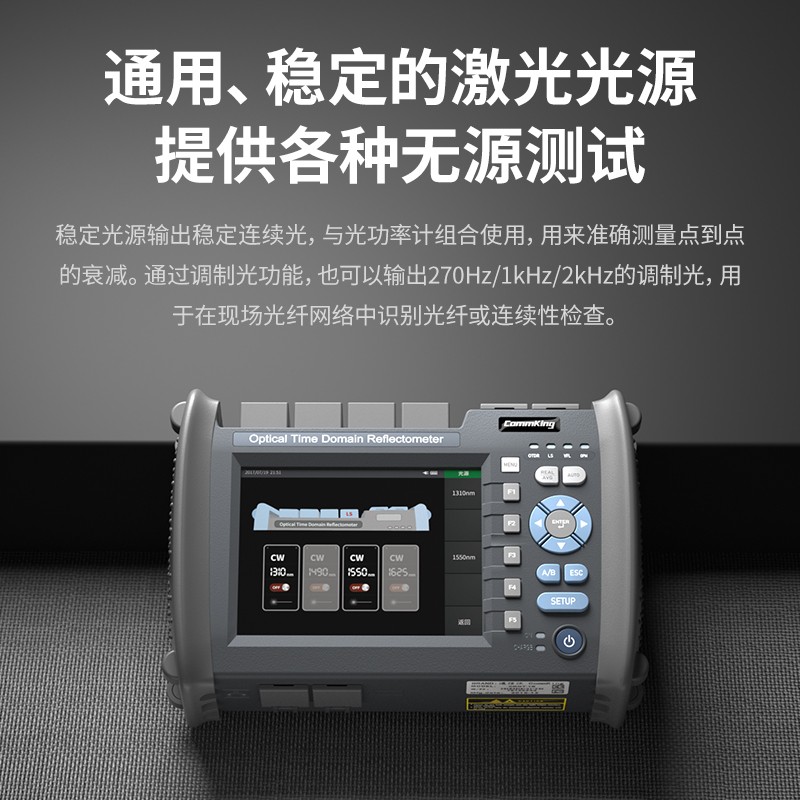

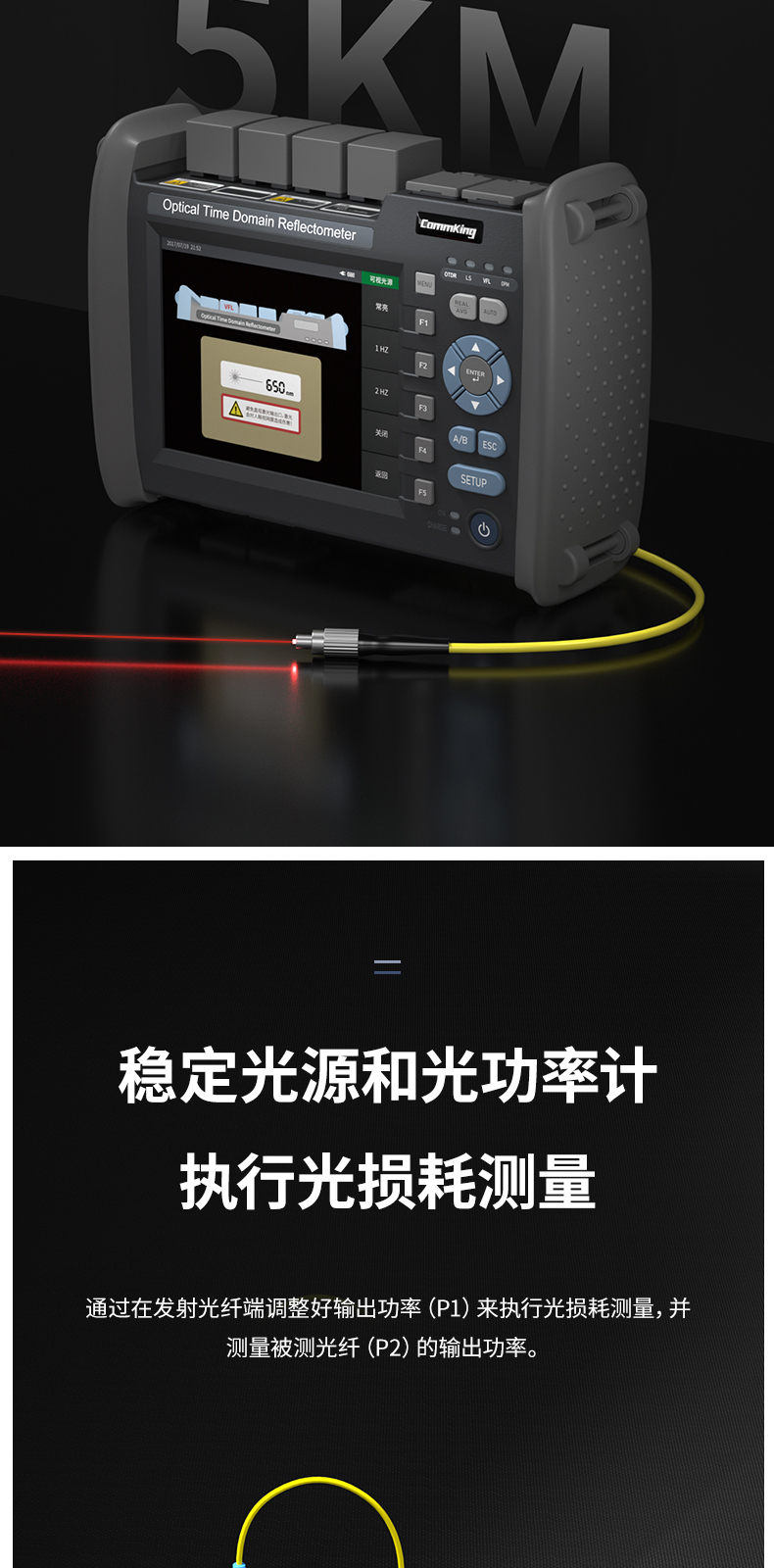

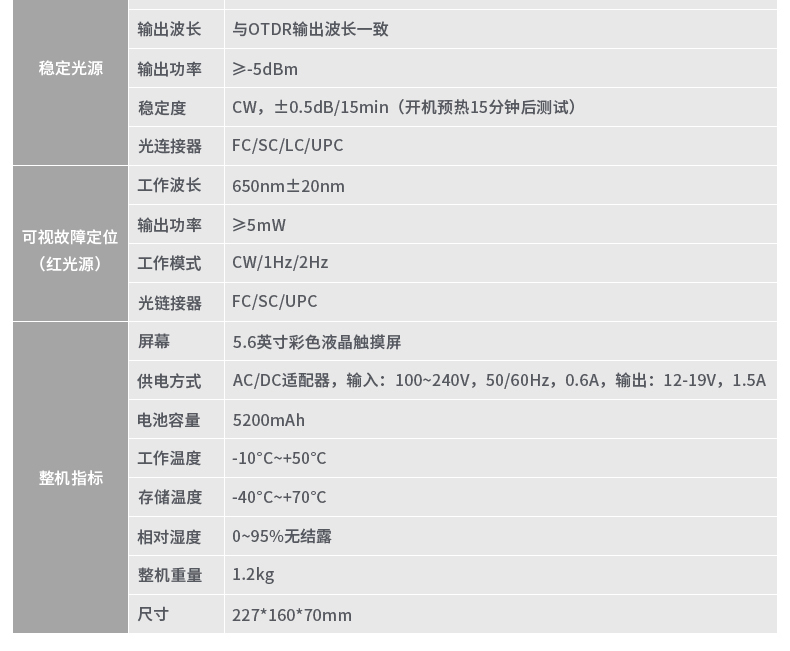

稳定光源

激光器类型

FP-LD

输出波长

OTDR输出波长一致

输出功率

-5dBm

稳定度

CW±0.5dB/15min(开机预热15分钟后测试)

光连接器

FC/SC/LC/UPC

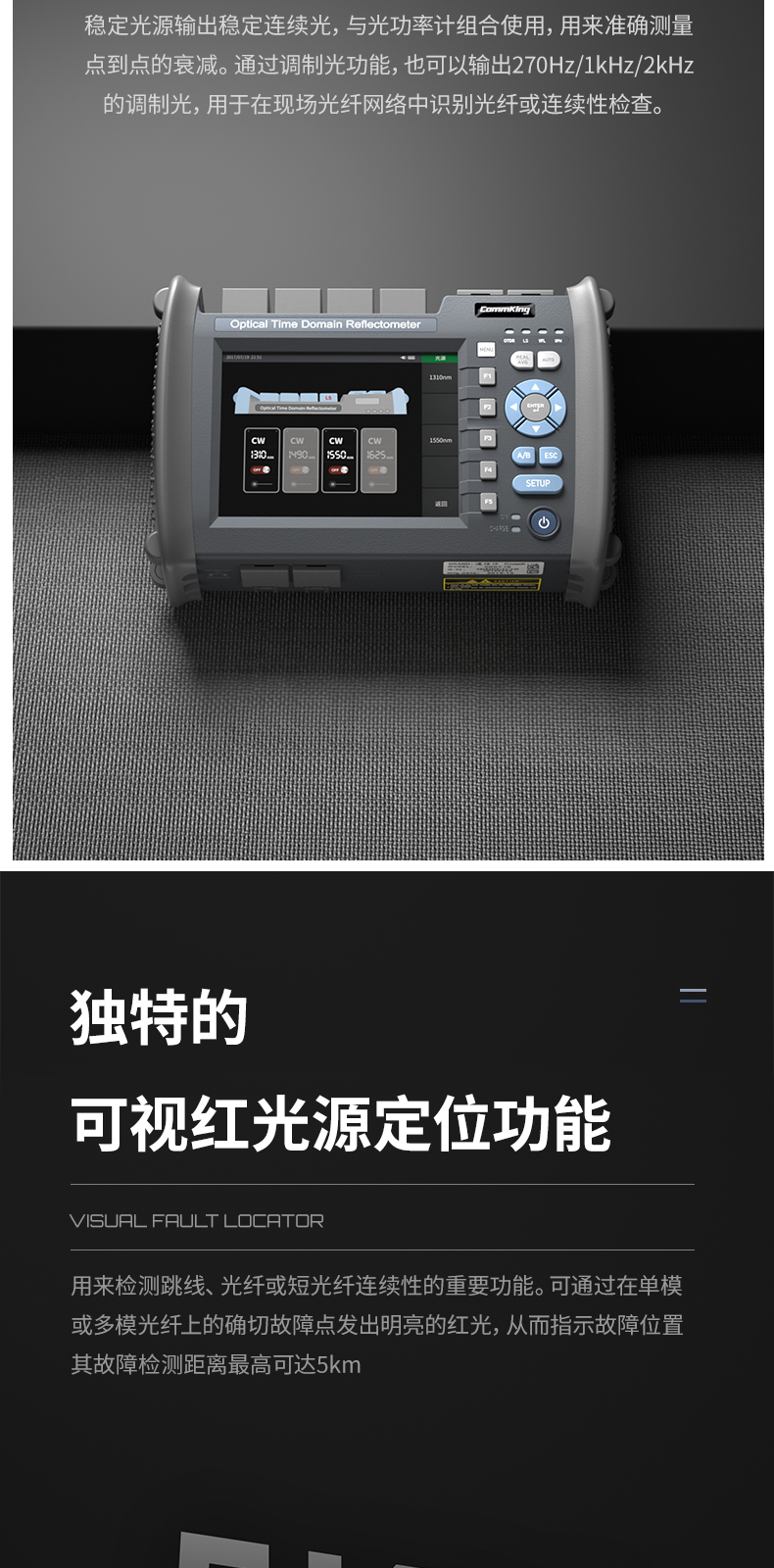

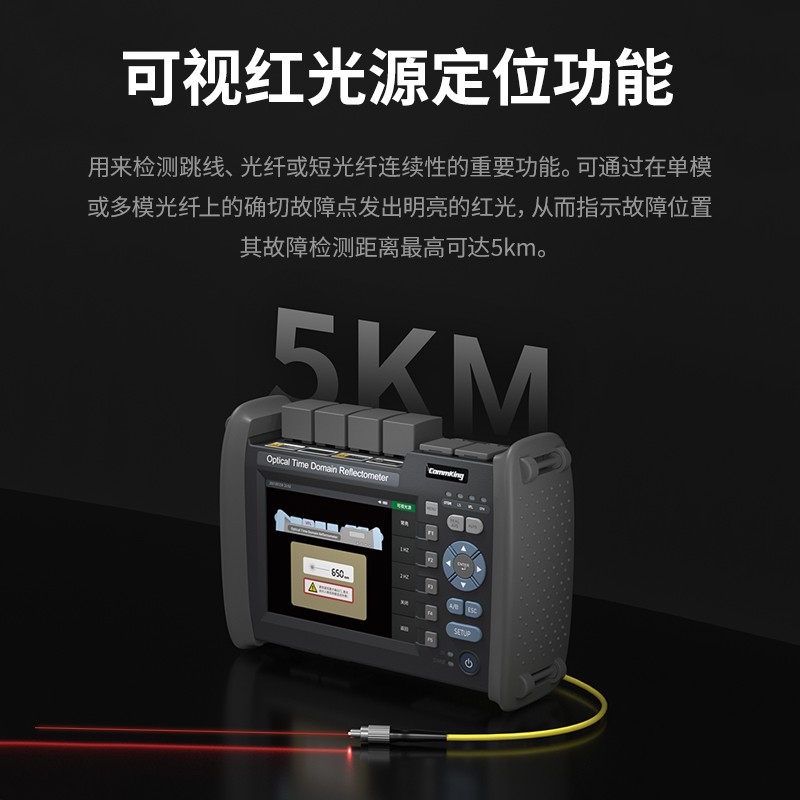

可视故障定位(红光源)

工作波长

650nm±20nm

输出功率

5mW

工作模式

CW/1Hz/2Hz

光链接器

FC/SC/UPC

整机指标

屏幕

5.6英寸彩色液晶触摸屏

供电方式

AC/DC适配器,输入:100~240V50/60Hz0.6A,输出:12-19V1.5A

电池容量

5200mAh

工作温度

-10°C~+50°C

存储温度

-40°C~+70°C

相对湿度

0~95%无结露

整机重量

1.2kg

尺寸

227*160*70mm
