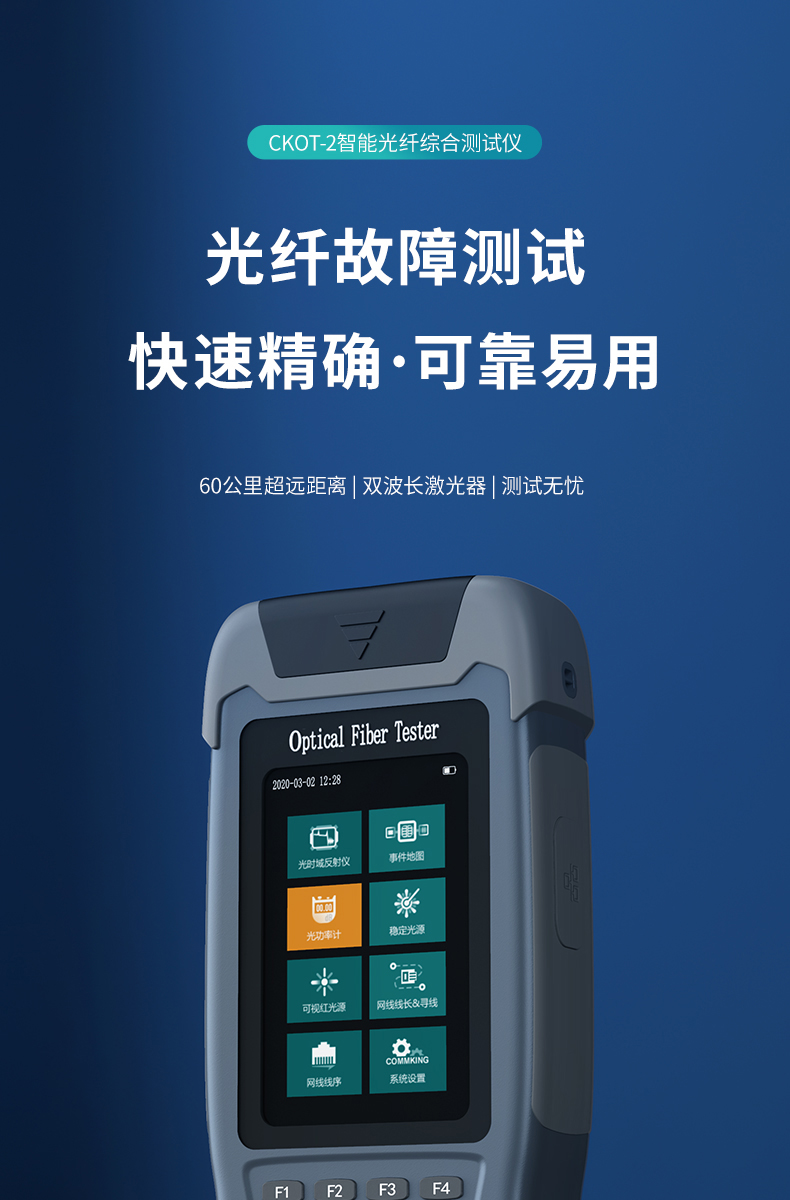

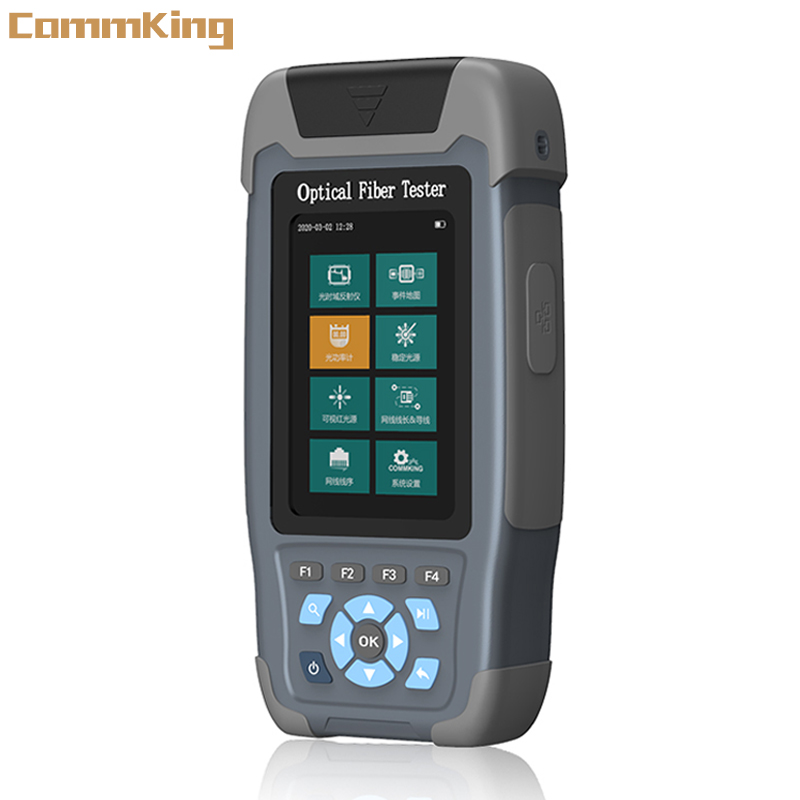

通信汪CommKing CKOT-2光时域反射仪

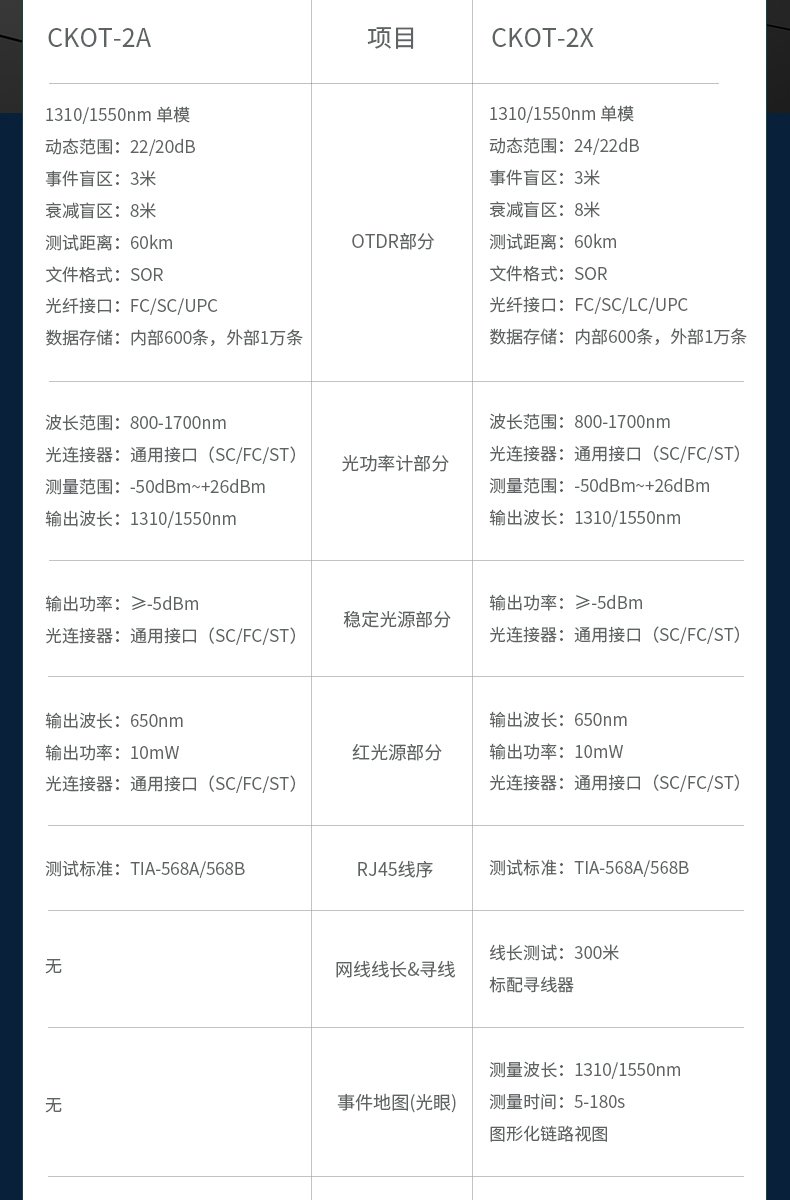

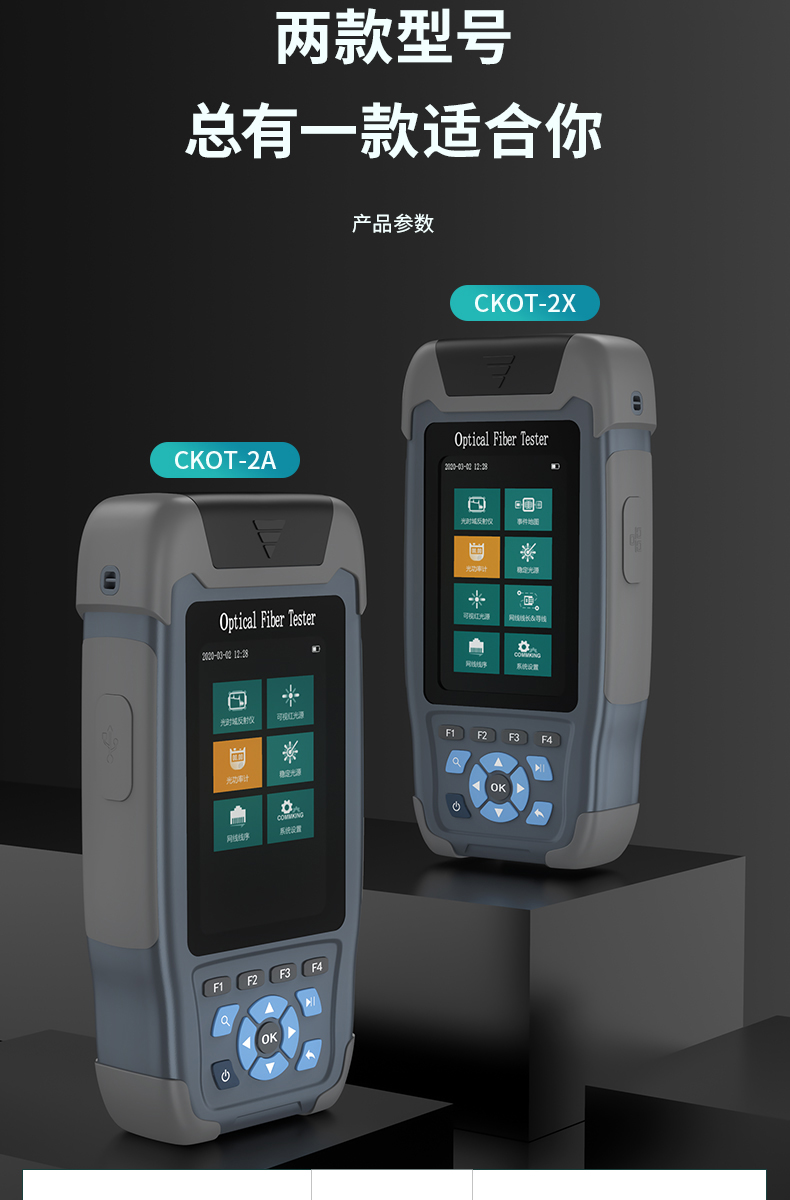

型 号

CKOT-2F

CKOT-2A

CKOT-2X

测试波长

1550nm±20nm

1310nm/1550nm±20nm

光纤类型

G.652单模光纤

动态范围

22dB/20dB

事件盲区

3m

衰减盲区

8m

测量范围

500m~60km

脉冲宽度

3ns~10us

测距精度

±（1m+取样间隔+0.005％×测试距离）

线性度

±0.2dB/dB

采样点数

16k~128k

采样分辨率

0.05m~8m

反射精度

±3dB

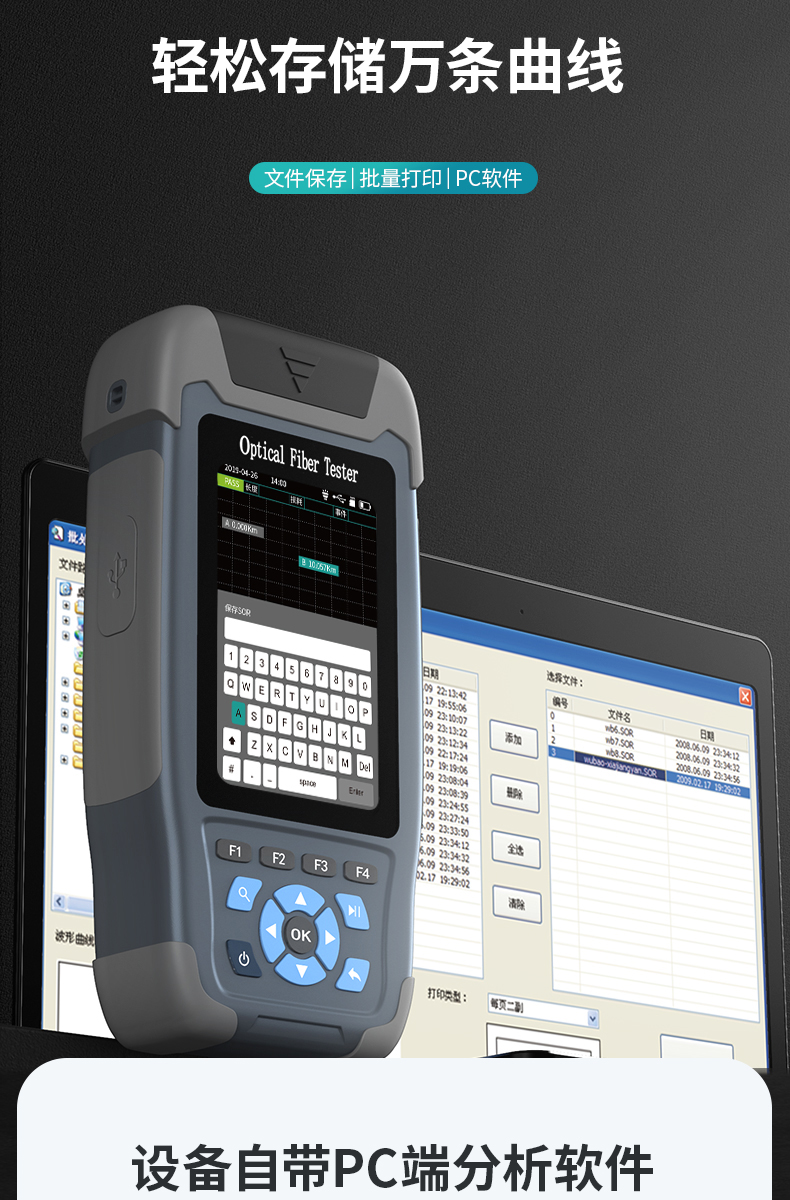

数据存储

内部：≥600条；外部：可扩展TF卡8G

激光安全等级

Class Ⅱ 级

文件格式

SOR标准文件格式

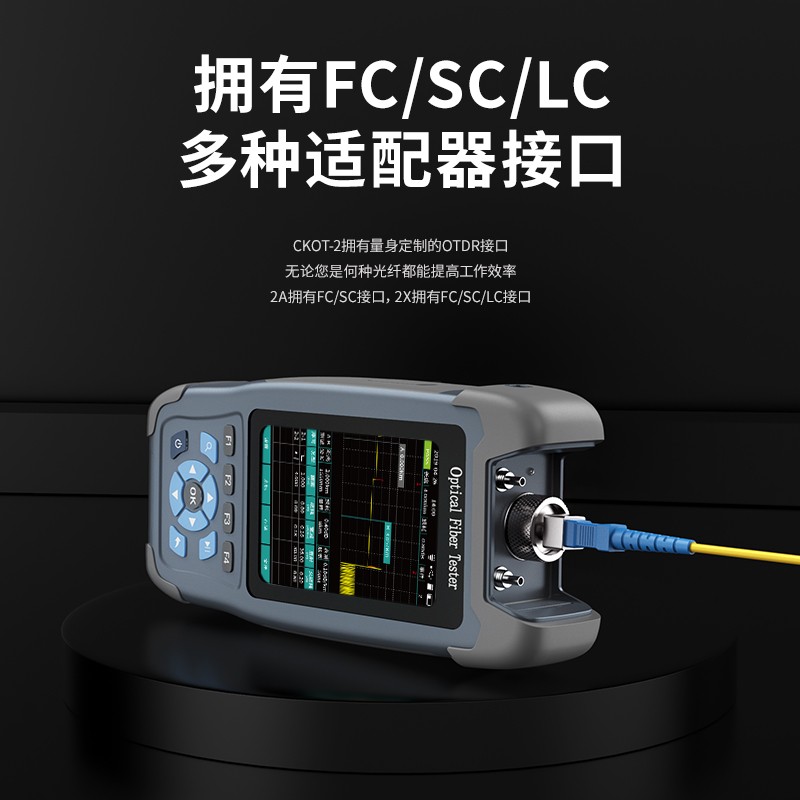

光连接器

FC/UPC、SC/UPC

FC/UPC、SC/UPC、LC/UPC

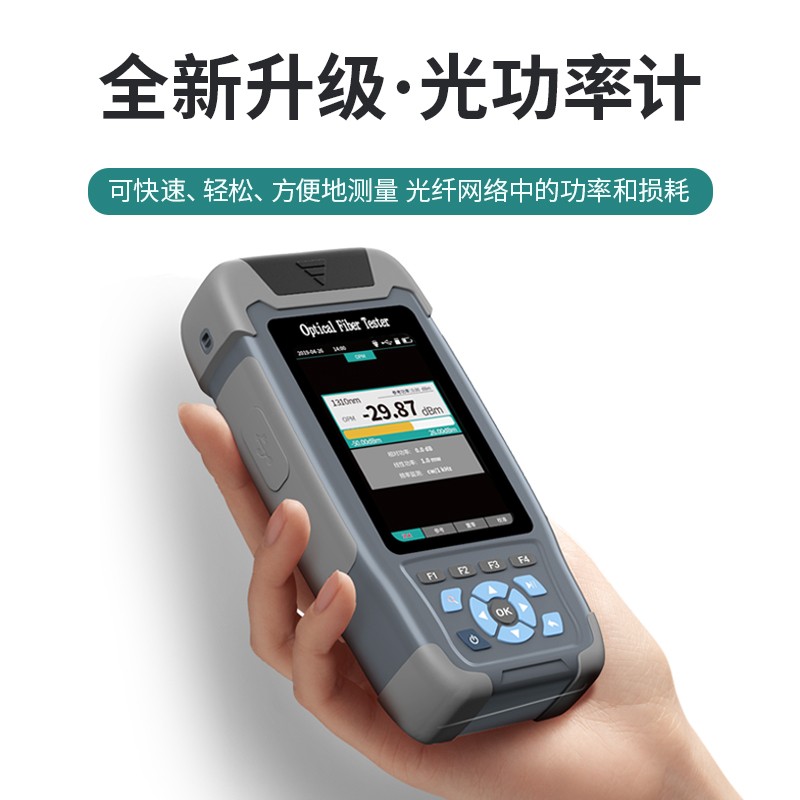

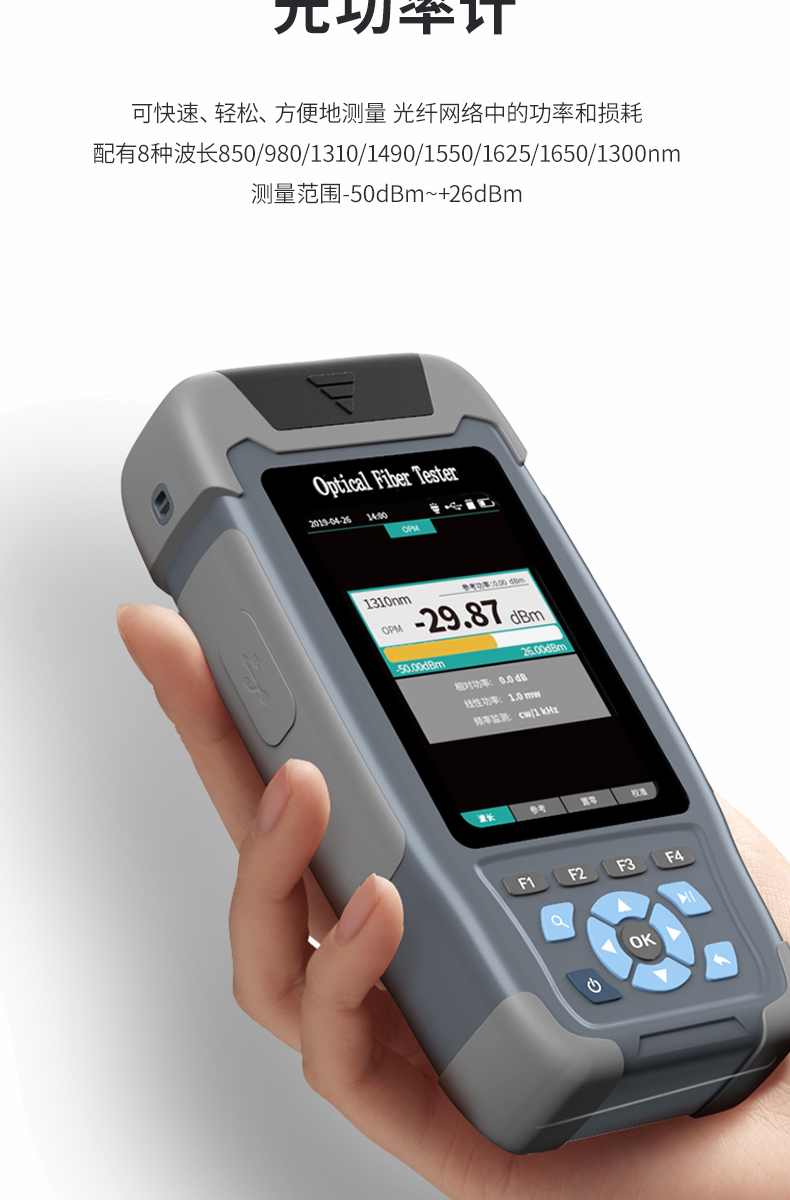

光功率计

波长范围

800nm~1700nm

光连接器

万能接头FC/SC/ST

测量范围

-50dBm～+26dBm

不确定度

±5%

频率识别

CW/270/330/1k/2kHz

校准波长

850/980/1300/1310/1490/1550/1625/1650nm

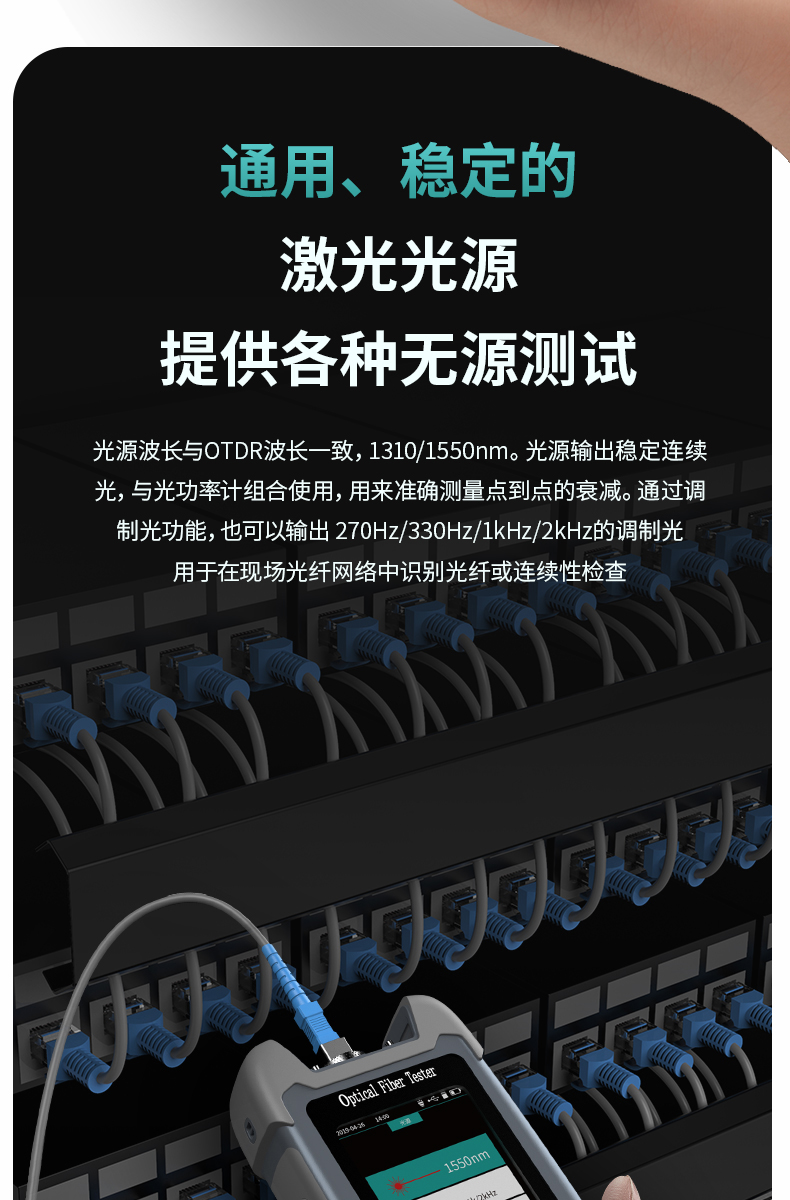

光源

激光器类型

FP-LD

输出波长

1550nm±20nm

1310nm/1550nm±20nm

输出功率

≥-5dBm

调制频率

270/330/1k/2kHz

稳定度

CW，±0.5dB/15min（开机预热15min后测试）

光连接器

FC/UPC（可互换SC、ST）

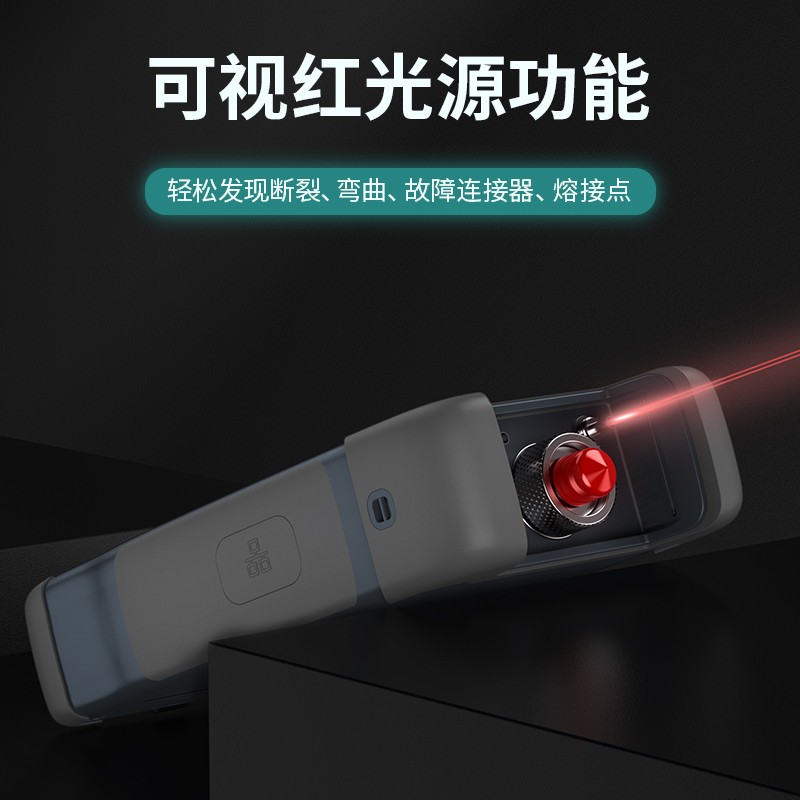

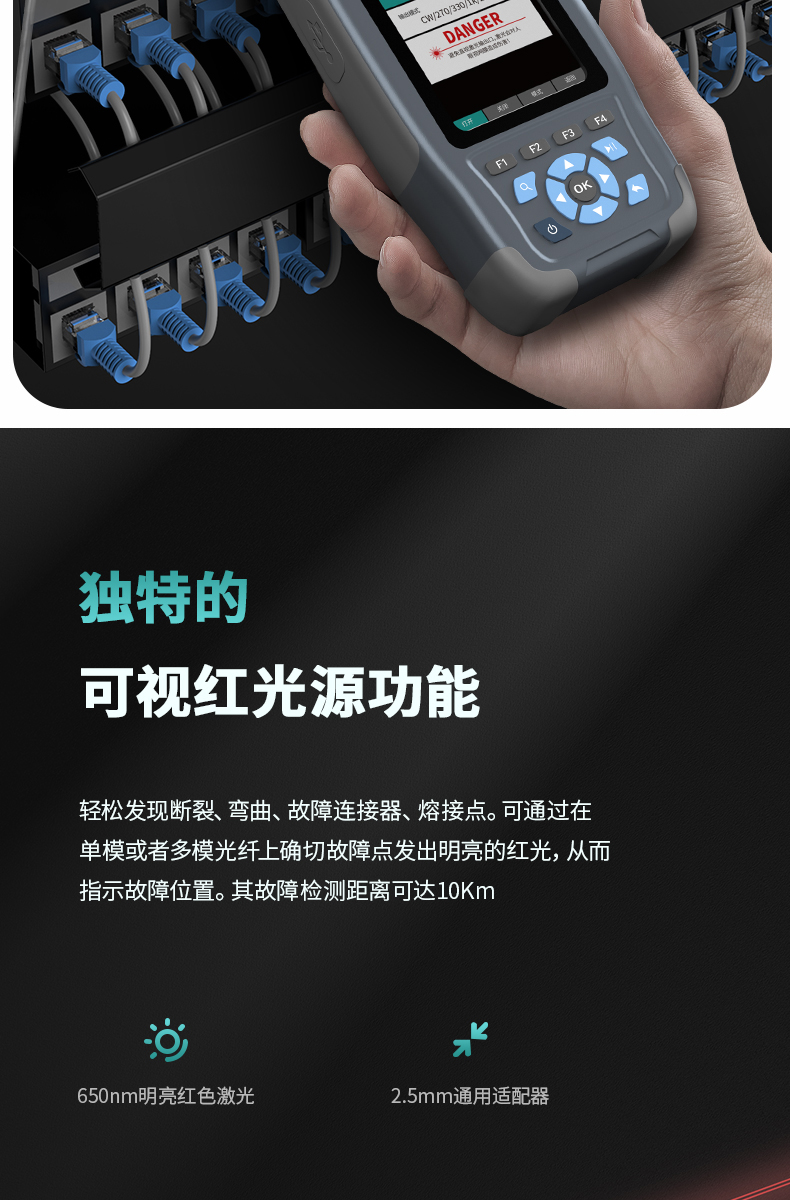

VFL

工作波长

650nm±20nm

输出功率

≥10mW

工作模式

CW/1Hz/2Hz

光连接器

万能接头FC/SC/ST

整机指标

显示

3.5寸彩色液晶屏

数据接口

Micro USB

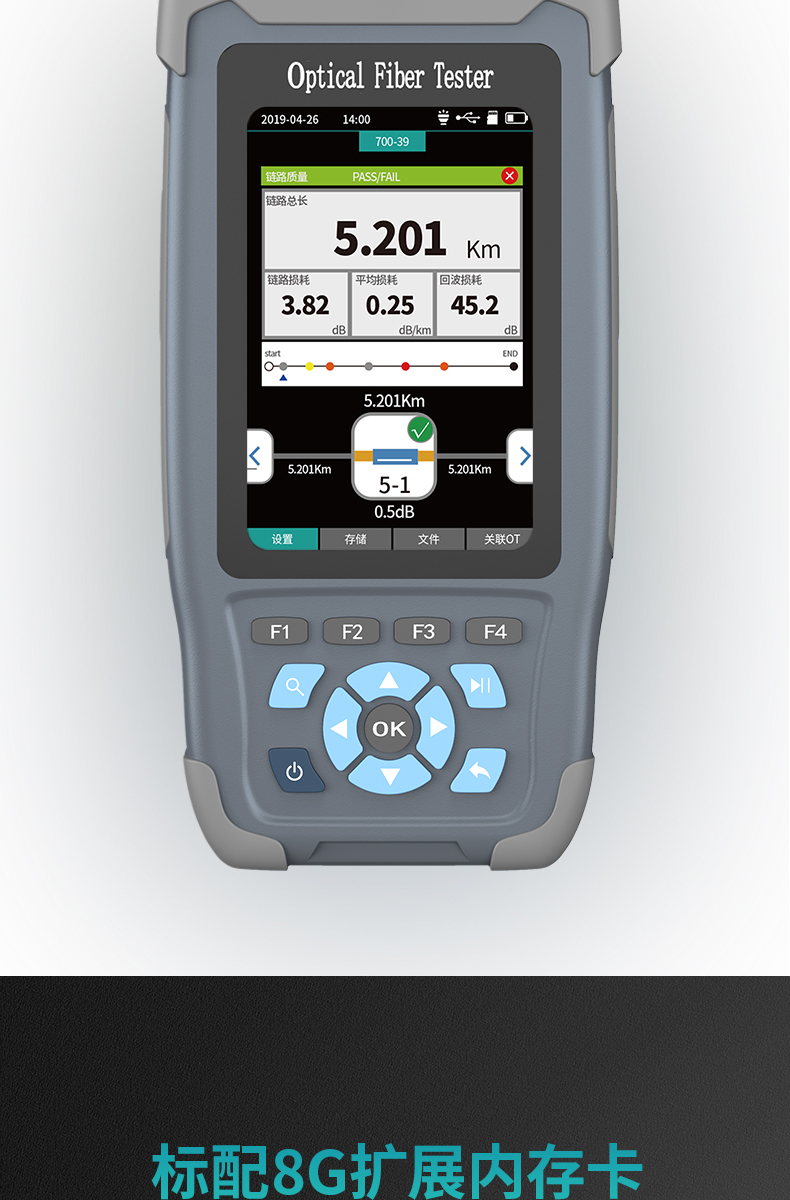

可扩展外部存储

TF卡

供电方式

聚合物锂电池：3.7V，4000mAh；电源适配器：5VDC，2A

电池续航

待机＞20小时；测量＞12小时

工作温度

-10℃～+50℃

存储温度

-40℃～+70℃

相对湿度

0～95％无结露

整机重量

≤350g

尺寸

173mm×82mm×37mm

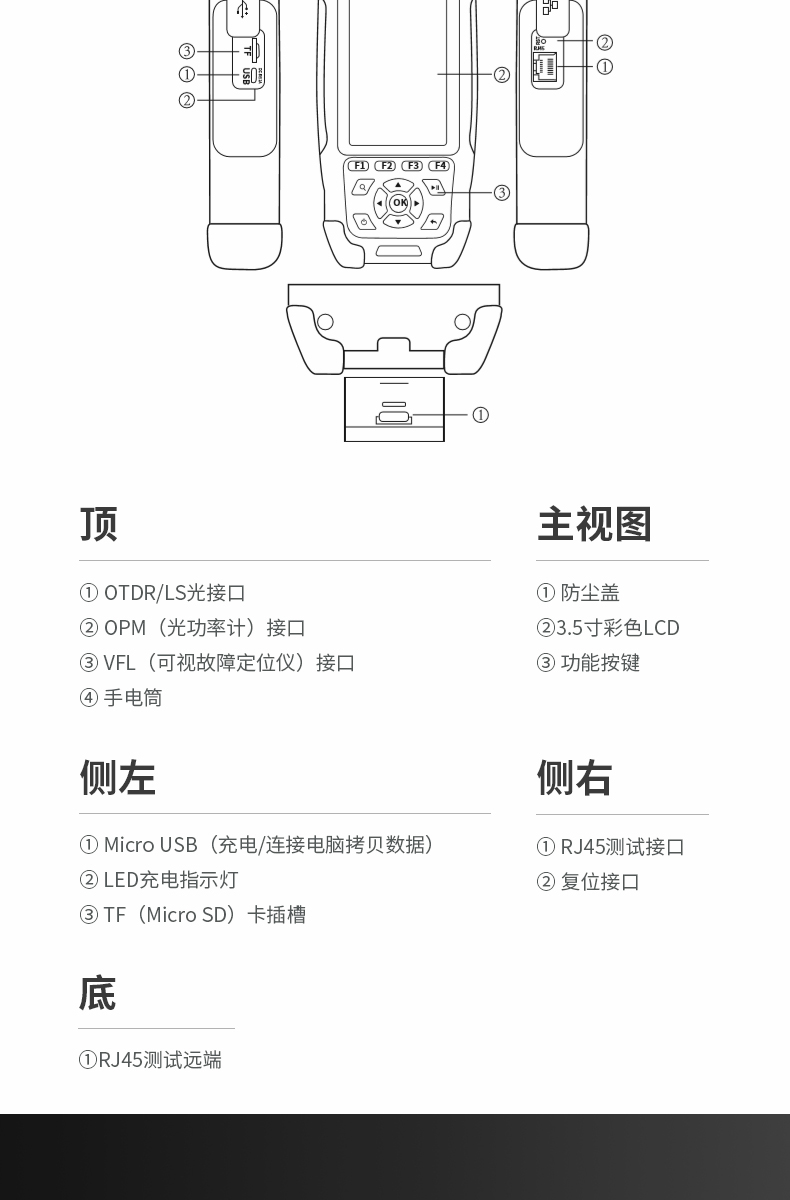

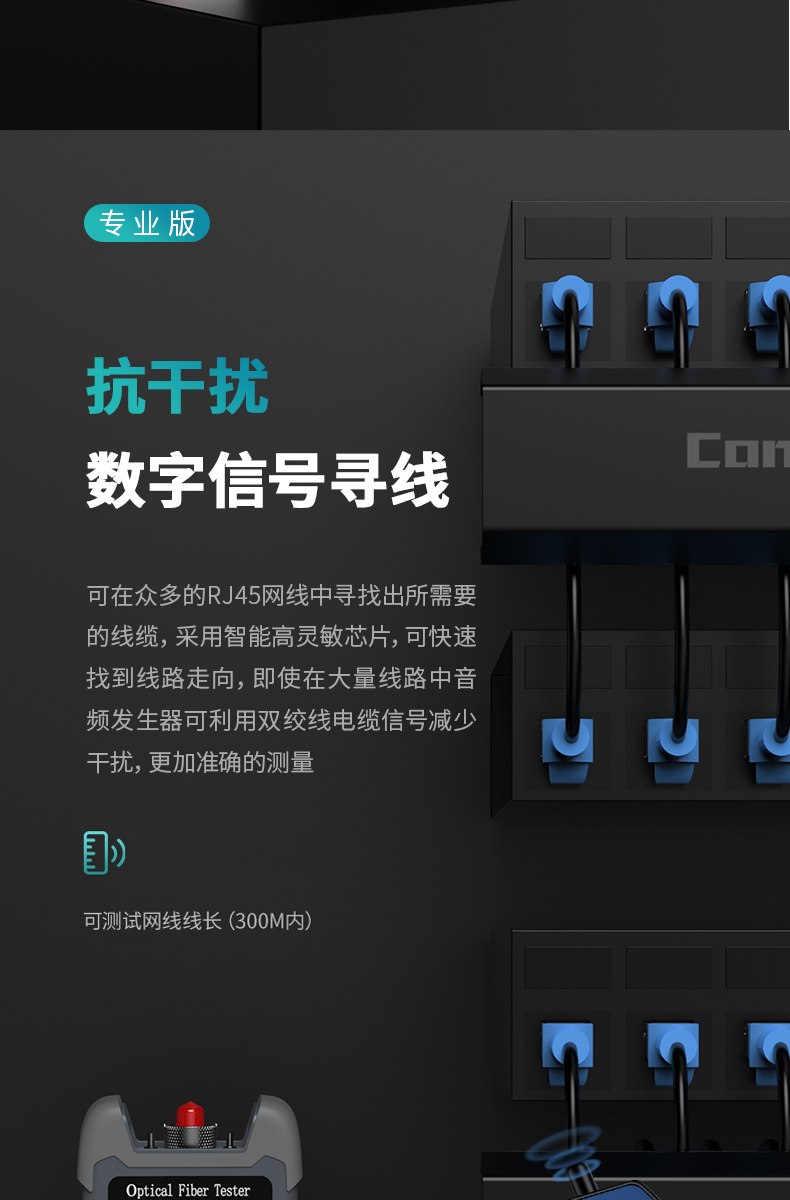

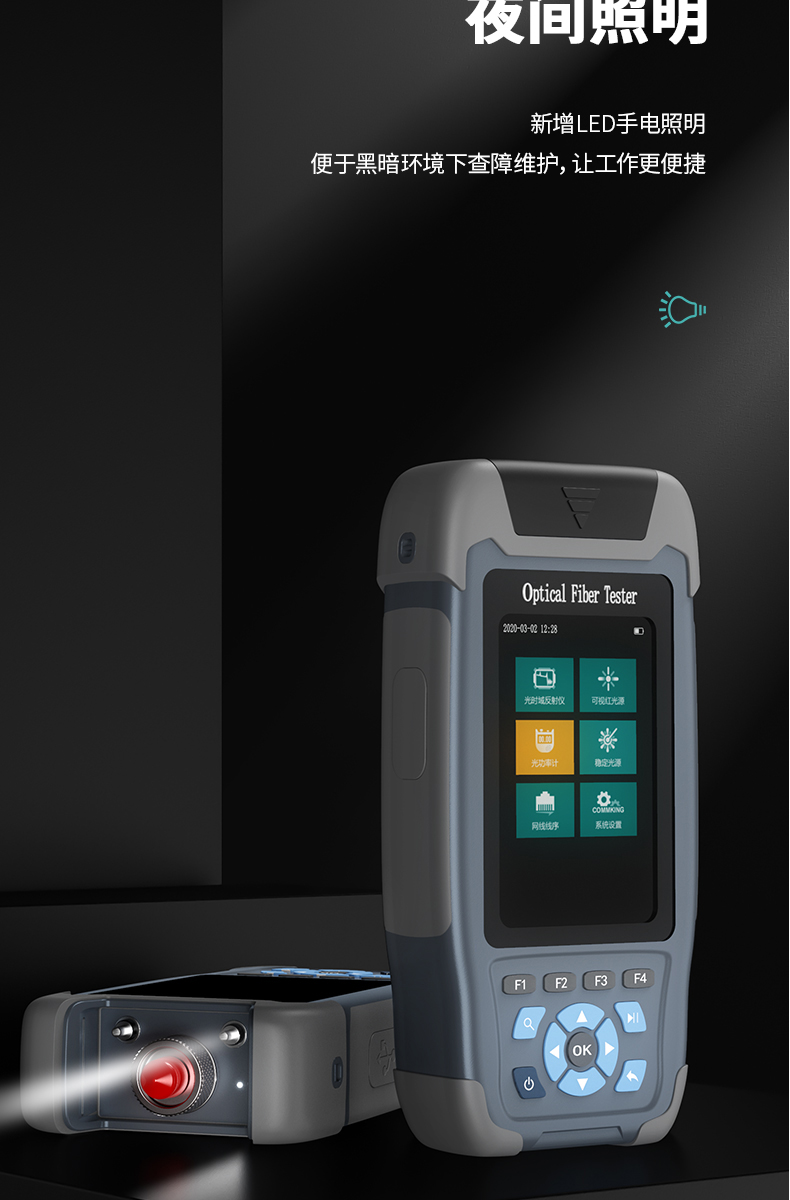

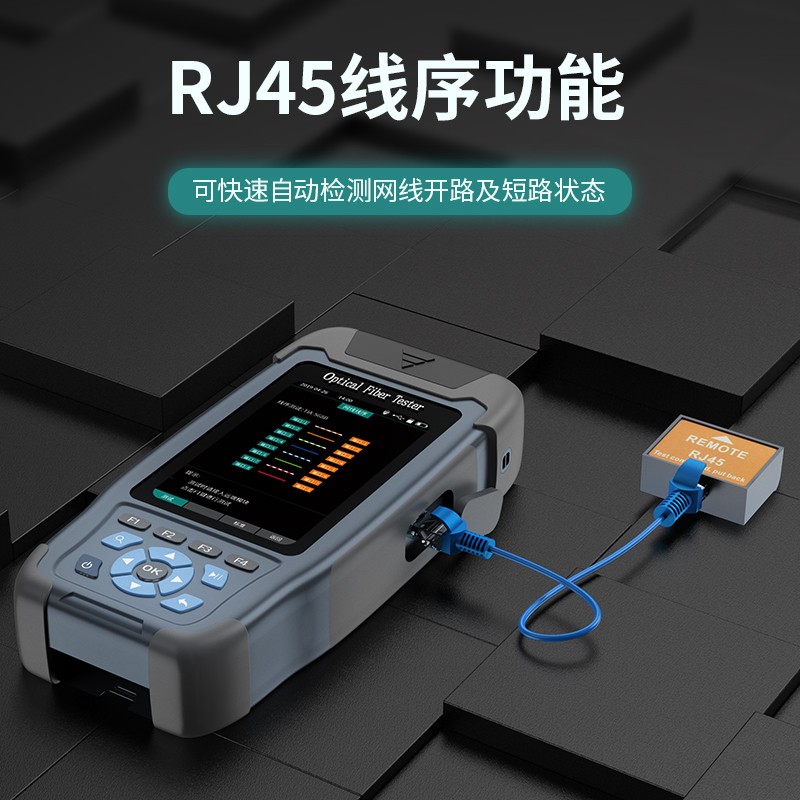

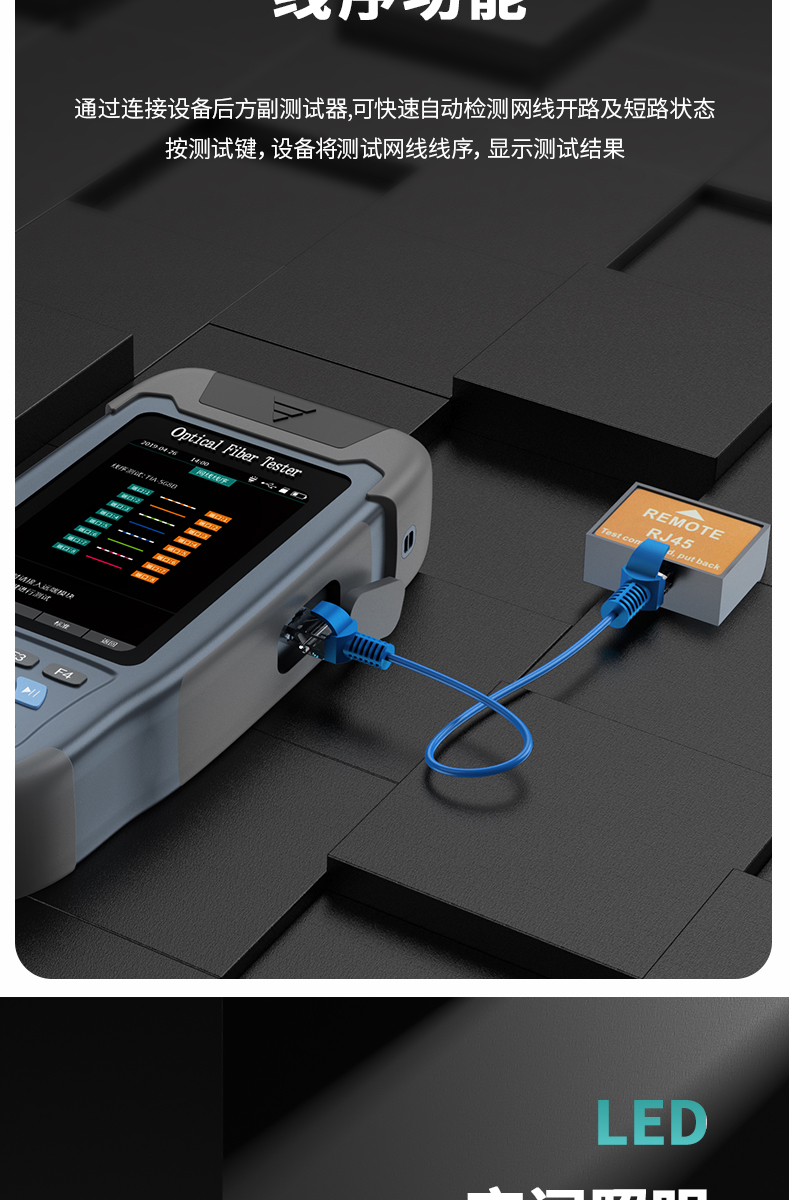

功能配置：OTDR/OPM/LS/VFL/RJ45线序/手电筒
